Замена материнской платы CD-привода Sony Xplod CDX-MP30

Нажмите кнопку разблокировки в нижнем левом углу передней панели.

Затем аккуратно снимите переднюю панель.

Отверткой Phillips №0 открутите 3 винта (длина — 7,5 мм) на передней стороне устройства.

Отверткой Phillips №1 открутите 2 толстых винта (длина — 7,69 мм), расположенных по обеим сторонам стереосистемы.

Осторожно снимите боковые металлические панели.

Используя прочную лопатку, вставьте плоский конец под каждый из чёрных язычков, указанных на фотографии. Примените рычаг, чтобы поддеть и отщёлкнуть их.

Снимите чёрную переднюю панель стереосистемы.

Отверткой Phillips №0 открутите 1 золотой винт (высота — 7,47 мм) на верхней стороне стереосистемы.

Снимите верхнюю крышку.

Отверткой Phillips №0 открутите 8 золотых винтов (длина — 9,26 мм), расположенных на задней стороне стереосистемы.

Отверткой Phillips №0 открутите 2 чёрных винта (длина — 13,27 мм), также расположенных на задней стороне стереосистемы.

Отверткой Phillips №0 открутите 1 золотой винт (длина — 9,3 мм), расположенный внизу в отверстии, как показано на фотографиях (2) и (3).

Осторожно выньте предохранитель из задней части стереосистемы.

Крепко держите корпус стереосистемы и снимите серебряную заднюю крышку.

Отверткой Phillips №0 открутите 4 тёмно-серых винта (длина — 3,71 мм).

Отверткой Phillips №0 открутите 2 золотых винта (длина — 7,34 мм), находящихся по обеим сторонам стереосистемы.

Возьмитесь за верхнюю часть стереосистемы, где расположен CD-привод, и осторожно потяните вверх, чтобы освободить его, но полностью вынуть не получится.

Возьмите за две защёлки, расположенные ближе к задней части стереосистемы, и осторожно вытяните CD-привод из оставшейся части устройства.

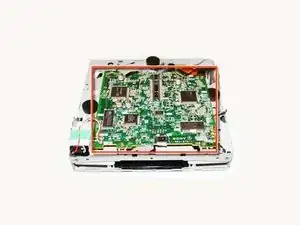

Материнская плата CD-привода находится на нижней стороне самого CD-привода.

Обратитесь к руководству iFixit по пайке для удаления материнской платы CD-привода.
