Замена входов Audio In/Audio Out в Sony Xplod CDX-MP30

Нажмите кнопку отпирания в нижнем левом углу передней панели.

Затем аккуратно снимите переднюю панель.

С помощью отвертки Phillips #0 выкрутите 3 винта (длина — 7.5 мм) на передней части устройства.

С помощью отвертки Phillips #1 выкрутите 2 толстых винта (длина — 7.69 мм), расположенных по обеим сторонам стереосистемы.

Осторожно снимите боковые металлические пластины.

Используйте прочный лопаточный инструмент, вставьте плоский конец под каждую из черных защёлок, указанных на фото. Примените рычаг, чтобы отжать и освободить их.

Снимите черную переднюю панель стереосистемы.

С помощью отвертки Phillips #0 выкрутите 1 золотой винт (высота — 7.47 мм) на верхней части стереосистемы.

Снимите верхнюю крышку.

С помощью отвертки Phillips #0 выкрутите 8 золотых винтов (длина — 9.26 мм), расположенных на задней стороне стереосистемы.

С помощью отвертки Phillips #0 выкрутите 2 черных винта (длина — 13.27 мм), также расположенных на задней стороне стереосистемы.

С помощью отвертки Phillips #0 выкрутите 1 золотой винт (длина — 9.3 мм), расположенный внизу в отверстии, как показано на фотографиях (2) и (3).

Аккуратно извлеките предохранитель из задней части стереосистемы.

Крепко удерживая корпус стереосистемы, снимите серебристую заднюю крышку.

С помощью отвертки Phillips #0 выкрутите 4 тёмно-серых винта (длина — 3.71 мм).

С помощью отвертки Phillips #0 выкрутите 2 золотых винта (длина — 7.34 мм), расположенных по обеим сторонам стереосистемы.

Возьмитесь за верхнюю часть стереосистемы, где находится CD-привод, и аккуратно потяните вверх, чтобы освободить его, но полностью вытащить его не получится.

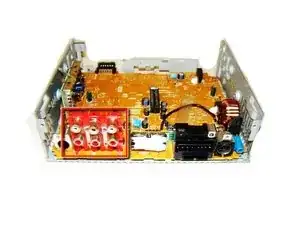

Возьмите две защёлки, расположенные рядом с задней частью стереосистемы, и аккуратно вытяните CD-привод из оставшейся части устройства.

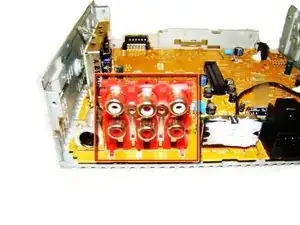

Для удаления входов Audio In/Audio Out на плате обратитесь к руководству iFixit по паянию для получения помощи.
