Замена переключателя блокировки двери Volkswagen Touareg 2012 года
В этом руководстве показано, как заменить переключатель блокировки двери на автомобиле Volkswagen Touareg T3 (2010–2018 гг.). При демонтаже проводов с задней стороны дверной панели работа будет значительно проще при наличии помощника. Многие снимаемые панели крепятся при помощи хрупких пластиковых защёлок, поэтому действуйте осторожно.
Шаг 1

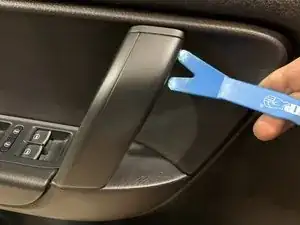

Снимите накладку ручки двери с помощью нейлонового рычага с вырезом под углом.
Шаг 2

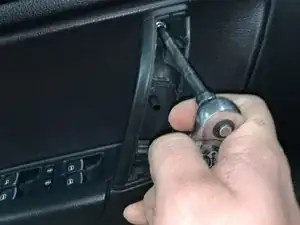

Выкрутите винт Torx T20, расположенный под накладкой ручки двери.
Шаг 3
Снимите накладку подлокотника, потянув её вверх с усилием.
Шаг 4

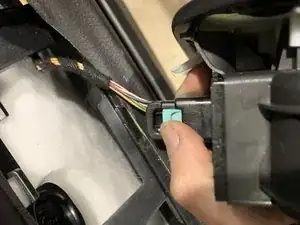

Отсоедините провода от переключателя стеклоподъёмника.
Шаг 5

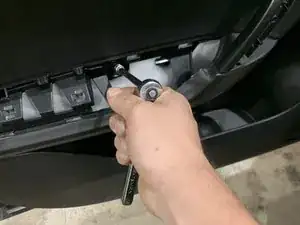

Выкрутите два винта Torx T20, которые ранее были скрыты под накладкой подлокотника.
Шаг 6

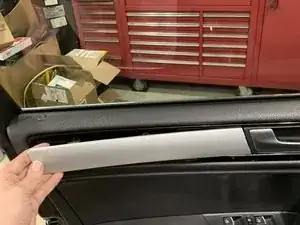

Аккуратно снимите накладку по линии пояса с помощью инструмента для демонтажа обшивки.
Эта накладка может быть очень хрупкой.
Шаг 7

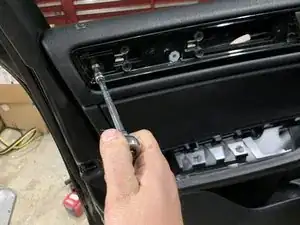

Выкрутите винт Torx T20, расположенный под накладкой по линии пояса.
Шаг 8

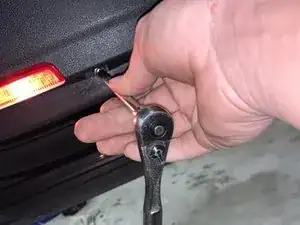

Выкрутите винт Torx T20 в самой нижней части дверной панели.
Шаг 9
Используйте инструмент для демонтажа обшивки, чтобы отжать защёлки на нижней стороне дверной панели.
Шаг 10

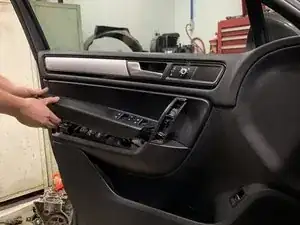

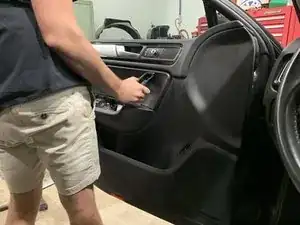

После того как все защёлки будут отпущены, потяните дверную ручку вверх и снимите дверную панель с верхней части дверной рамы.
Шаг 11

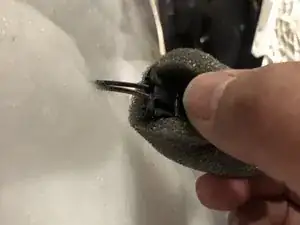

Отсоедините провода твитера.
Разъём будет обёрнут в серый материал, похожий на пенополистирол.
Шаг 12

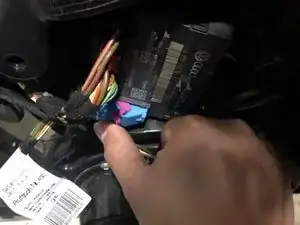

Отключите основной жгут проводов двери от модуля управления дверью.
Это светло-голубой разъём с розовым фиксатором.
Шаг 13

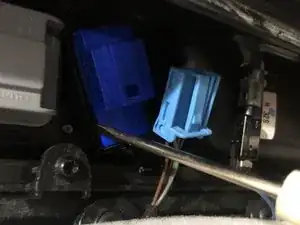

Теперь, когда провода отключены от дверной панели, определите, какой из разъёмов относится к переключателю блокировки двери.
Он расположен в верхней части дверной панели. Задняя часть переключателя будет синей.
Шаг 14

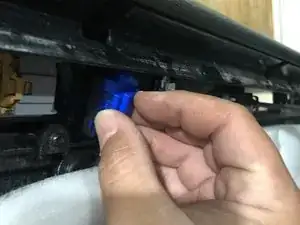

Отключите провода и используйте тонкий инструмент, чтобы освободить переключатель от фиксирующих выступов.
Шаг 15
Как только переключатель освободится от фиксаторов, просто протолкните его с передней стороны дверной панели назад.
Шаг 16

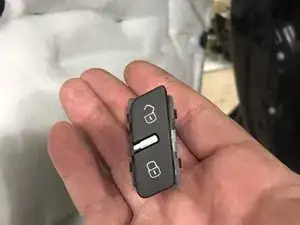

Чтобы установить новый переключатель, вставьте его в фиксирующие выступы с нажимом, пока не услышите характерный щелчок.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
