Коды звуковых сигналов для JuiceBox EVSE

Существует два типа одиночных сигналов - один непрерывный тон или повторяющийся тон длительностью одну секунду.

Один повторяющийся сигнал означает, что в процессе самообteste произошла ошибка. Современное программное обеспечение группирует несколько ошибок в один код - это может быть сбой самообteste GFI (распространено) или сбой самообteste пилотного сигнала (гораздо реже), или сбой прошивки/EEPROM (очень редко, если вы не редактируете прошивку).

Постоянный, непрекращающийся сигнал означает, что отсутствует заземление. Заземление определяется путем пропускания небольшого тока от сети переменного тока на шасси. Отсутствие заземления чаще всего наблюдается при использовании вытяжных удлинителей или адаптеров с D-образной вилкой заземления, у которых на практике возможны перебои с соединением.

Ошибка тестирования GFI с одиночным звуковым сигналом чаще всего является временной ошибкой. Найти фактическую ошибку оказалось трудным, но это может быть связано с низким напряжением в сети (208 В вместо 240 В) или с проблемой в регуляторе -2.5 В (отрицательный 2.5 В) в цепи GFI.

Чаще всего эта проблема исчезнет сама по себе, если изменится температура или ... или выравнивание планет. Просто отключите блок от сети на 2 секунды, снова включите его, и он повторно проведет тестирование.

Реже эмалевый танталовый конденсатор 0.1uF (105), прикрепленный к большому регулятору -2.5 В на плате, нужно заменить на конденсатор 1uF (106). Наблюдая за напряжением на осциллографе, вы можете увидеть зубчатый выход напряжения. Это явный признак того, что требуется конденсатор 1uF вместо 0.1uF.

Вы можете обнаружить, что тестовые резисторы GFI треснули - положите немного припоя на край каждого из них и посмотрите, не ломаются ли они пополам при плавлении припоя. Просто замените их на резистор с совпадающим значением.

Код из 5 звуковых сигналов означает, что JuiceBox считает реле застрявшим. Если это происходит сразу после включения питания (после 30-секундного запуска), это может указывать на сгоревшее реле.

Если ваш JuiceBox - черный блок с передними светодиодами, вам может потребоваться открыть его и проверить наличие сгоревшего реле, что было относительно распространено в ранних моделях UL.

Застрявшее реле в этой версии JuiceBox относительно легко заменить - смотрите руководство здесь: Замена реле JuiceBox EVSE (версия UL/с передними светодиодами)

Сгоревшее реле будет крайне заметным, когда вы откроете верхнюю крышку. Новые релейные платы для этой модели могут быть труднодоступны, к сожалению, но это единственная проблема, не касающаяся автомобиля или остальной части устройства.

К сожалению, нет хорошего решения, кроме как заменить релейную плату, но при наличии навыков пайки вы могли бы попытаться отремонтировать релейную плату. EV Doctor может предложить доступные реле на замену.

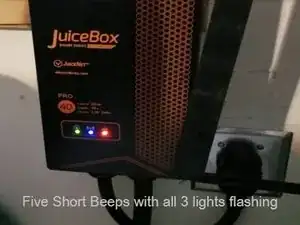

Ошибка 5 JuiceBox - короткий сигнал с ми
