Замена реле JuiceBox EVSE (версия с передними светодиодами UL)

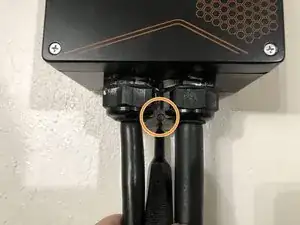

На большинстве установок JuiceBox крепится к стене с помощью одного винта между двумя кабельными вводами. Удалите этот винт.

После удаления крепежного винта поднимите JuiceBox прямо вверх (параллельно стене), чтобы отстегнуть его от крепежной планки на стене. Если вы когда-либо будете продавать/дарить JuiceBox, сохраните эту крепежную планку вместе с коробкой!

Если ваш JuiceBox подключен жестко, вместо этого замените эти шаги просто отключением автоматического выключателя в подготовке к замене реле. Чтобы снять жестко подключенное устройство со стены, проконсультируйтесь с электриком.

Убедитесь, что питание переменному току к JuiceBox отключено перед продолжением. Если устройство подключается через вилку, это легко — просто убедитесь, что оно отключено от розетки NEMA 14-50. Если оно подключено жестко, рекомендуется пройти обучение по безопасной работе с высоким напряжением.

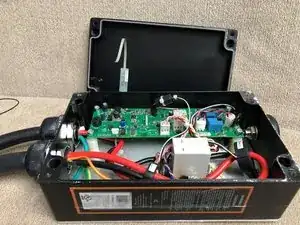

Поместите JuiceBox на горизонтальную поверхность для удобства работы.

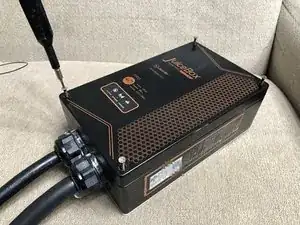

На протяжении истории версий JuiceBox использовались три различных типа винтов.

Philips #2 (серебряный винт)

2,5 мм шестигранник (ржавый черный винт)

T20h Torx с защитой (черный винт)

Если у вас есть винт с шестигранником 2,5 мм, будьте очень осторожны с ним — он легко срывается и склонен к заеданию. Используйте именно чистую биту 2,5 мм — не заменяйте ее на Torx или другой размер. Надавите и поверните против часовой стрелки сильно и осторожно, чтобы unscrew.

Как только 4 винта будут удалены, если у вашего устройства есть светодиоды, внимательно следите за следующим шагом перед продолжением.

Если у вашего устройства есть светодиоды, медленно наклоните край корпуса в сторону, открывая шлейф, соединенный с платой.

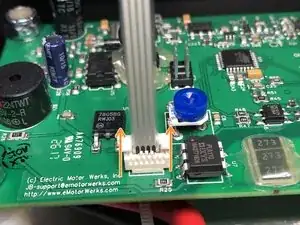

Поднимите замок в направлении шлейфа, и вы должны почувствовать, как шлейф освобождается.

Теперь вы можете отсоединить шлейф от платы и отложить крышку в сторону.

При повторной сборке обратите внимание, чтобы контакты шлейфа были направлены противоположно слайдеру замка (как на фото). Чтобы снова вставить шлейф, сначала освободите замок, вставьте кабель, затем нажмите замок обратно вниз, чтобы зафиксировать его на месте.

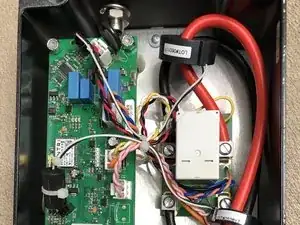

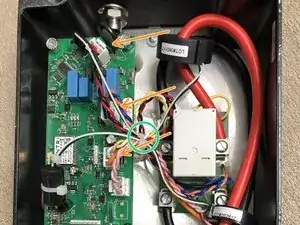

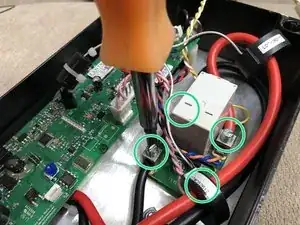

Отсоедините 3 разъема от основной платы

Красный/черный - AC вход на плату (сигнал логики/сигнал сенсора)

Оранжевый/синий - сигнализация реле (определяет, закрыто ли реле)

Желтый/белый/оранжевый - катушка реле (12 В) и сигнал пилота EV

Отрежьте стяжку, держущую провода вместе в пучке

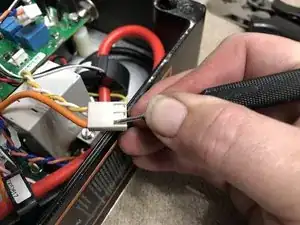

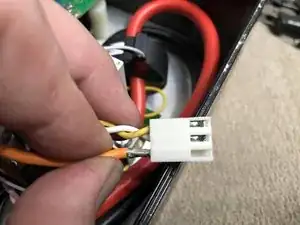

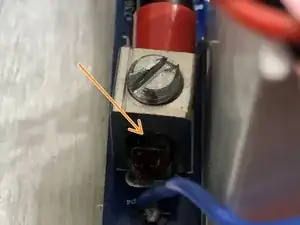

Используйте маленькую плоскую отвертку (на фото 1,5 мм), чтобы нажать на язычок освобождения сигнального провода, одновременно подтягивая провод, чтобы вытащить его из разъема.

Это может быть непростым процессом. Нужно прикладывать немного усилий, чтобы вытянуть разъем, но не настолько, чтобы вырвать его из обжима.

Не стесняйтесь использовать отвертку немного активно. Вам не нужно это пластиковое тело - у нового реле есть новый корпус. Вам нужен только обжим, так что постарайтесь его сохранить.

Сигнальный провод может быть оранжевым (наиболее распространенный) или синим (менее распространенный), но не важно, какого он цвета — важно его положение :)

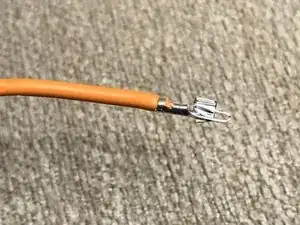

После удаления найдите и придайте форму язычку замка, чтобы он снова зафиксировался на новом разъеме.

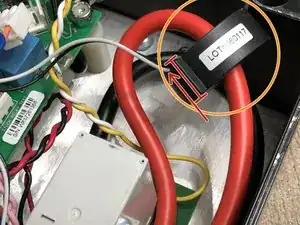

Обратите внимание на направление большого датчика тока вокруг красного провода зарядного кабеля. Направление заложено в устройстве при производстве - переворот приведет к неверному отображению потребляемой энергии.

Чтобы упростить этот процесс, вы можете просто сдвинуть датчик вниз по линии (в сторону кабельного ввода) во время работы с реле, не снимая датчик.

Используйте отвертку с плоской головкой (здесь используется 7 мм), чтобы открутить 4 винта клемм реле.

Удалите 4 провода и отогните их в сторону.

Удалите два гайки 11/32", которые фиксируют плату реле к шасси.

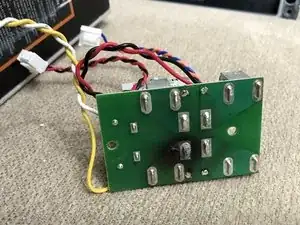

Поднимите реле и плату из шасси.

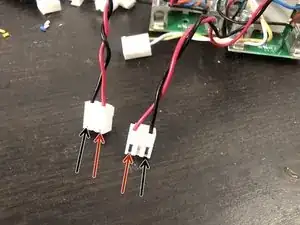

Обнаружено, что у различных моделей JuiceBox контакты красного/черного провода находятся в разных положениях (почти 50/50%).

Используя тот же метод, что и при снятии сигнального провода на предыдущем шаге, сравните ваше новое заменяющее реле с оригинальным и при необходимости поменяйте контакты красного/черного провода местами.

JuiceBox будет работать и без этого, но может неправильно отображать потребление энергии. Если вы видите неправильное отображение энергии в приложении (например, инвертированные графики мощности, странная статистика), переверните красный/черный провода — это должно помочь.

Обжимание ферул на концах проводов было улучшением, добавленным к более новым моделям JuiceBox. Вы можете добавить этот уровень защиты самостоятельно, обжимая ферулы на концах проводов перед установкой нового реле.

Снимите немного больше изоляции с провода, чтобы провода заполнили полную ферулу.

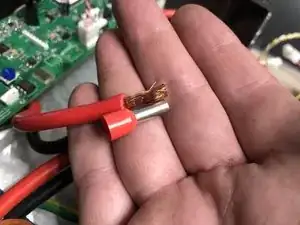

Вставьте ферулу на конец провода, запихивая изоляцию провода в пластиковую втулку, чтобы медные жилы чуть-чуть выглядывали на конце обжима.

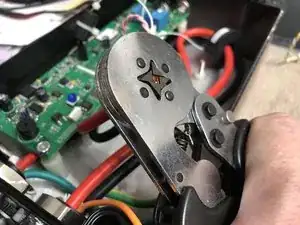

Вставьте ферулу (теперь с проводом) в обжимное устройство (но не обжимайте пластиковую втулку!) и сожмите, чтобы обжать — эти обжимные устройства автоматически настраиваются на размер провода.

Повторите для всех 4 проводов.

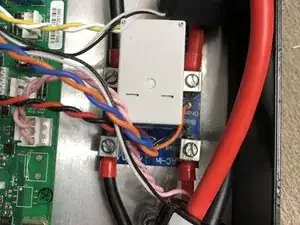

Направьте новый реле на крепежные элементы - он может быть более плотным, но просто... заставьте его встать на место. Обратите внимание на направление "AC-In", которое должно быть внизу - как на рисунке, текст перевернут.

Установите обратно две гайки 11/32" и надежно затяните.

Полностью откройте винтовые клеммы нового реле, чтобы вы могли вставить провода без их повреждения - или установите новые опрессовки.

Вставьте провода в клеммы согласно большому шелкографическому тексту рядом с клеммами (обратите внимание, что красный/черный не совпадают с мелкими проводами).

Снова обратите внимание на направление большого датчика тока вокруг красной линии - вернитесь и проверьте свои заметки, чтобы убедиться, что оно соответствует вашему первоначальному.

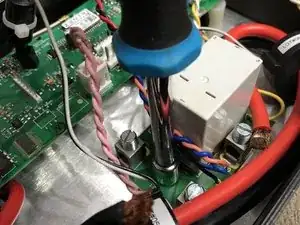

Используя отвертку со средним или большим плоским лезвием, примените усилие на всех 4 винтовых клеммах. Затяните почти до того, как подумаете, что она сломается, затем немного дальше. Крутите ее вперед и назад несколько раз и посмотрите, сможете ли вы добиться еще большего сжатия. Цель - полностью сплющить жилы, чтобы они не усаживались в будущем.

(Это менее важно, если вы добавили опрессовки, которые уже обеспечивают хорошее сжатие проводов! Но все-таки постарайтесь затянуть хорошо!)

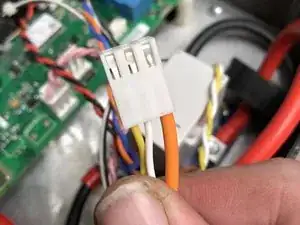

Вставьте оригинальный пилотный провод в пустую позицию желтого/белого разъема нового реле. Он должен щелкнуть и зафиксироваться на месте.

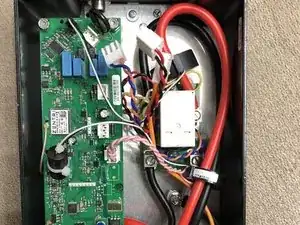

Подключите все 3 разъема к плате.

Красный/черный вверху

Оранжевый/синий посередине

Желтый/белый/пилотный (обычно оранжевый или синий) внизу

Примечание: мы не трогали разъем для тестирования GFCI (розовый), но технически это нижний разъем. :)

Следуйте обратным шагам для отключения светодиода передней панели, винтов передней панели и крепления к стене для сборки.
