Замена европейского переключателя фар Volkswagen Touareg 2004–2010
Во многих источниках предупреждают о проблемах при установке европейского переключателя фар в американский Touareg: система будет ругаться на отсутствие заднего противотуманного фонаря. Альтернативы — установить задний противотуманный фонарь (по отзывам это около 2 часов работы) или загнуть контакт 7 на самом переключателе (что лишит вас возможности в будущем использовать этот контакт для управления задним противотуманным светом). Я предлагаю решение промежуточного характера.
Мои цели:
- Не разрушить сам переключатель — возможно, я захочу подключить задний противотуманный фонарь позже и не хочу покупать новый переключатель за ~80$.
- Не тратить сейчас два часа на установку заднего противотуманного фонаря.
- Предотвратить появление предупреждений о перегоревшем заднем противотуманном фонаре, которые могут возникнуть, если переключатель будет вытащен слишком далеко.
Моё решение... открыть жгут проводки переключателя фар и безопасно удалить соединение внутри разъёма, убрать провод в сторону и получить тот же эффект, что и при загибе контакта 7 на самом переключателе, но без его повреждения — переключатель останется пригоден для будущей установки заднего противотуманного фонаря (и сохранит свою стоимость при продаже).
Для работы потребуется:
- Европейский переключатель фар
- Кусачки для проводов (используются для перерезания стяжки, а не для обрезки провода)
- Новая стяжка (маленькая)
- Маленькая плоская отвертка
- Электрическая изолента
- 5 минут
Шаг 1
Сначала выньте существующий переключатель фар.

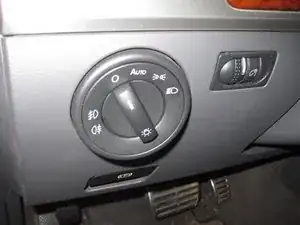

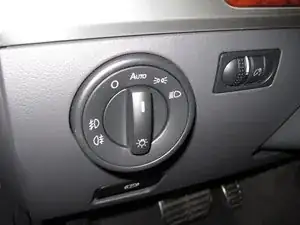

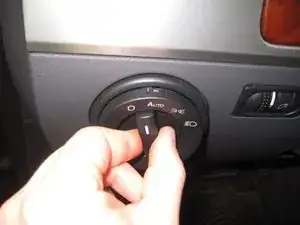

Поверните переключатель в положение «выкл.» (на фото уже установлен новый переключатель).
Шаг 2

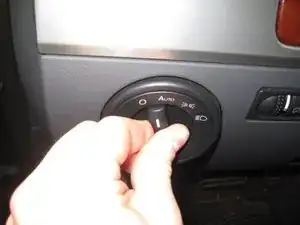

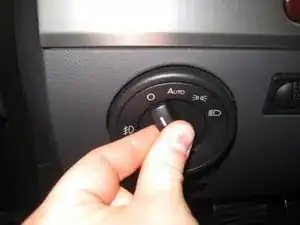

Нажмите на центр переключателя.
Шаг 3
Держа его нажатым, поверните переключатель вправо. Он немного провернётся.
Шаг 4

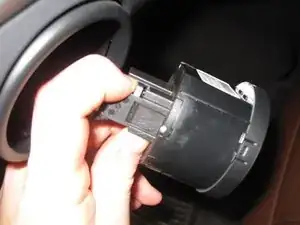

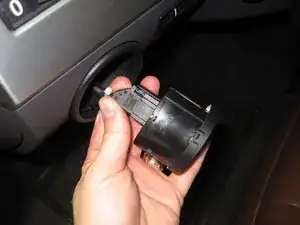

Теперь вытяните переключатель из приборной панели.
Шаг 5

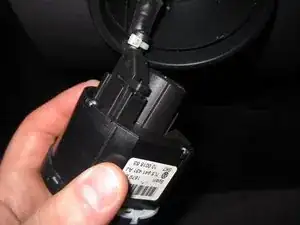

Снимите разъём с переключателя, нажав защёлку и вытащив разъём.
Шаг 6
Перережьте существующую стяжку — оригинальная должна быть чёрной.
Опять же, это фото сделано после установки, поэтому на нём видна заменённая белая стяжка.
Шаг 7

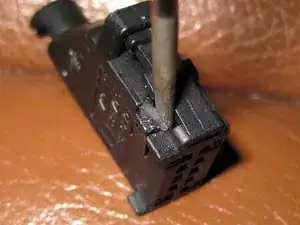

Выньте разъём из корпуса. Делайте это маленькой плоской отвёрткой.
Подденьте запорный механизм и выдавите разъём из его гнезда.
С подходящей по размеру отвёрткой это можно сделать в одном движении.

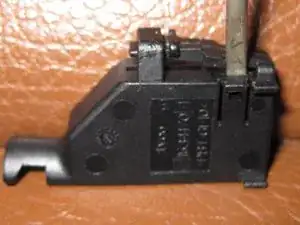

Смотрите фотографии: на них корпус уже отделён от разъёма, и отвёртка показывает правильный способ поддеть замок и выгнать разъём.
Шаг 8
Теперь, когда разъём вынут, найдите гнездо 7.

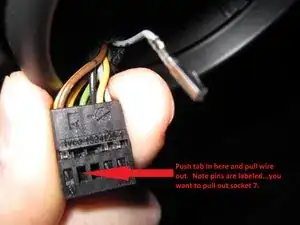

Выньте контакт, нажав фиксатор на нём (см. фото) и потянув провод из разъёма.
Шаг 9

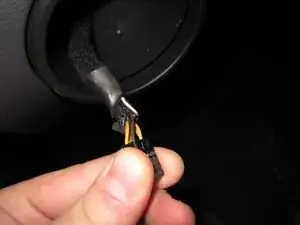

Сложите провод обратно вдоль жгута и закрепите его изолентой.
Шаг 10
Вставьте разъём обратно в корпус и замените ранее перерезанную стяжку.
Шаг 11
Подключите жгут к вашему новому европейскому переключателю фар и задвиньте его обратно в приборную панель.
Поверните переключатель в положение «выкл.», чтобы центр выдвинулся и защёлка закрепилась.
Заключение
Для сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
