Модернизация автомобильного USB-зарядного устройства Belkin Micro для индикации тока зарядки 1 ампер для HTC Hero и других устройств
Автомобильное USB-зарядное устройство Belkin Micro F8Z445 рассчитано на 1 ампер. Однако многие устройства не распознают наличие более 500 мА и заряжаются только низкой скоростью. Это происходит потому, что адаптер Belkin не обеспечивает резистор 200 Ом между контактами -D/+D, который сообщил бы устройству о его повышенной способности по току. Подключение резистора между контактами данных убедит устройство в наличии полного питания, и оно будет заряжать батарею быстрее — до 1 ампера.
Шаги включают вскрытие корпуса адаптера, припайку резистора 200 Ом и закрытие корпуса.
Обратите внимание, что эта модификация теоретически может привести к повреждению адаптера или любого подключенного к нему устройства. Несмотря на заявленный номинал 1 ампер, адаптер Belkin сильно нагревается при работе на этом токе. Это может привести к преждевременной поломке, что в некоторых случаях может вызвать пожар и/или подать полные автомобильные 12 вольт на любое подключенное USB-устройство. Автор не поощряет выполнение этих процедур и не несет ответственности за причиненные убытки.
Шаг 1

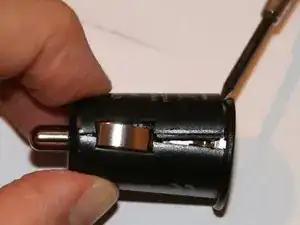

Подденьте пространство между контактами заземления и пластиковым корпусом большим плоским отверткой. Чередуйте поддевание обеих контактных площадок заземления по обеим сторонам корпуса. Корпус должен начать разъединяться со стороны USB-разъёма адаптера.
Шаг 2
Используйте меньшую плоскую отвертку, чтобы поддеть образовавшийся зазор между боковой частью и «передней» USB-частью адаптера. В конце концов вы сможете разъединить обе половины корпуса руками.
Шаг 3

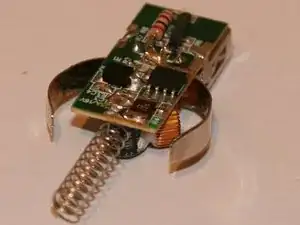

Найдите, где четыре контакта USB-разъёма соединяются с платой. Это самые крупные соединения на плате, они выстроены в ряд и расположены с противоположной стороны платы от задней части USB-разъёма.

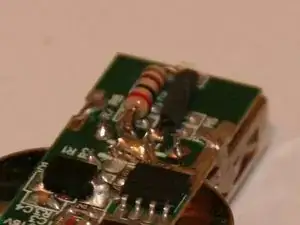

Подготовьте резистор 200 Ом мощностью 1/4 Вт, который будет подключён между двумя центральными контактами 4-контактного USB-разъёма. Сделайте петлю из одного вывода резистора, как показано на фото. Используйте термоусадочную трубку или другой изолирующий рукав, чтобы длинная, петлеобразная сторона резистора не замкнулась на плату. На фото это чёрная форма справа от резистора.
Припаяйте резистор к двум центральным контактам из четырёх USB-контактов. Используйте небольшой паяльник и умеренное количество припоя. Будьте осторожны, чтобы не замкнуть с внешними контактами USB или с ближайшей большой точкой пайки, к которой прикреплён контакт заземления.
Шаг 4
Соберите компоненты обратно в корпус. Убедитесь, что контакт 12V и контакты заземления достаточно глубоко вдавлены при закрытии корпуса, иначе корпус не сомкнётся.
Шаг 5
Нанесите небольшую каплю эпоксиди или цианоакрилатного клея в четыре точки стыка двух половин и удерживайте или зажмите до высыхания. Также можно использовать резинку рядом со стороной с USB-разъёмом. Я не рекомендую использовать изоленту для удержания половин вместе, так как со временем её клей может вытекать и сделать всё липким.
Шаг 6
Перед использованием с устройством протестируйте блок в прикуривателе и убедитесь, что его зелёный светодиод по-прежнему загорается правильно. Также можно измерить между двумя наружными контактами USB мультиметром и убедиться, что там присутствует напряжение от 4.75 до 5.25 вольт.
Перевод руководства с ifixit.com
