Замена отрицательных контактов в автомобильном зарядном устройстве с одним USB
Если ваше автомобильное зарядное устройство больше не вставляется правильно в гнездо, или если вы заметили, что его металлические боковые части потеряли форму, это руководство поможет заменить эти металлические элементы, называемые отрицательными контактами. Отрицательные контакты в автомобильных зарядных устройствах могут погнуться или застрять внутри устройства, из‑за чего зарядное устройство сложно вставлять обратно.
Если возможно, что причиной стало попадание влаги в зарядное устройство, действуйте осторожно и надевайте перчатки, когда доберётесь до платы.
Шаг 1

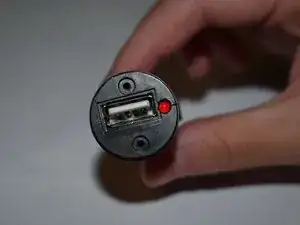

Выверните два винта Phillips 5 мм крестовой отверткой Phillips #1.

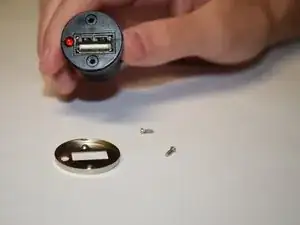

Снимите крышку.
Шаг 2

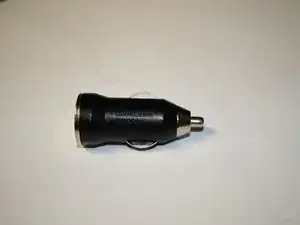

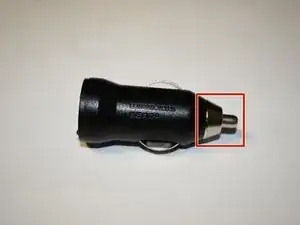

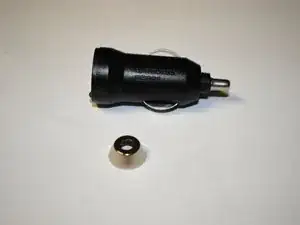

Открутите металлическое кольцо — это можно сделать вручную.
Снимите диод.
Шаг 3
Осторожно разомкните корпус автомобильного зарядного устройства по бокам. Это откроет плату.
Шаг 4

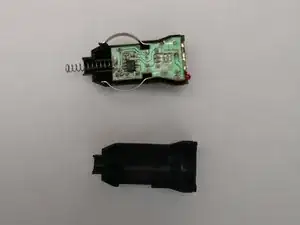

Поскольку всё приклеено или припаяно к плате, вы можете аккуратно вынуть плату из корпуса, поддев её за конец с USB‑портом.
Вот что вы должны увидеть на верхней стороне (противоположной стороне платы).

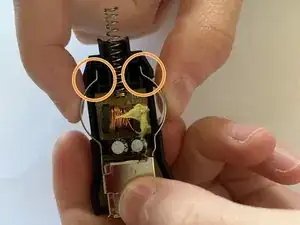

Осторожно приподнимите отрицательные контакты от USB‑порта.
Шаг 5

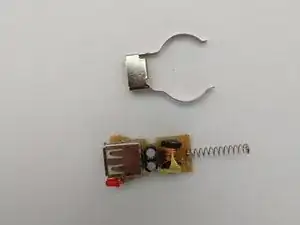

Замените отрицательные контакты или выправьте их до правильной формы. Они должны напоминать полуовальную форму, как показано.
Для начала сборки корпуса сначала положите плату стороной с компонентами в нижнюю половину корпуса зарядного устройства.
Убедитесь, что светодиод выровнен с его местом. Он должен находиться в маленьком полукруглом углублении.
Шаг 6

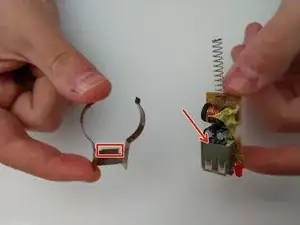

На верхней части прямоугольной части отрицательных контактов есть маленький язычок — при установке контактов обязательно разместите этот язычок сверху над USB‑портом.

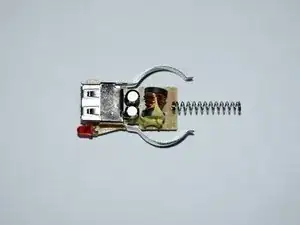

Осторожно положите отрицательные контакты на USB‑порт.
Отрицательные контакты будут выступать за свои места; когда язычок выровнялся поверх USB‑порта, аккуратно прижмите боковые части контактов и уложите их в правильные пазы.
НЕ давите силой на отрицательные контакты. Это может сломать пластик или металл.
Шаг 7
Теперь соедините две половины корпуса зарядного устройства и плотно закройте его.
Далее собирайте устройство в обратном порядке, выполняя шаги 2 и 1 начиная с шага 2.
Заключение
Чтобы собрать устройство, вернитесь к шагу 2, затем к шагу 1, и выполните их в обратном порядке.
Перевод руководства с ifixit.com
