Снятие и установка задней панели JVC KW-V820BT
Снятие задней панели позволит получить доступ к дополнительным обслуживаемым компонентам внутри устройства.
Шаг 1

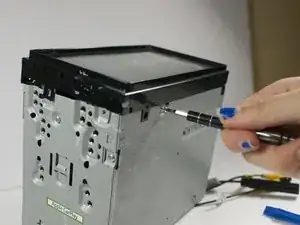

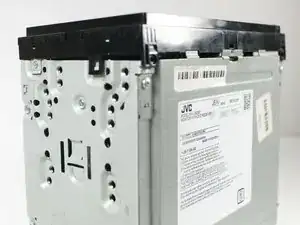

Удалите четыре чёрных машинных винта 1/8 дюйма, используя крестовую отвертку Phillips #00.
Шаг 2

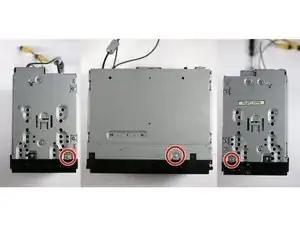

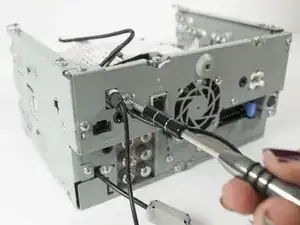

Удалите три машинных винта с полукруглой головкой стального цвета 1/64 x 3/16 дюйма, отмеченные на фотографии, используя крестовую отвертку Phillips #0.
Шаг 3

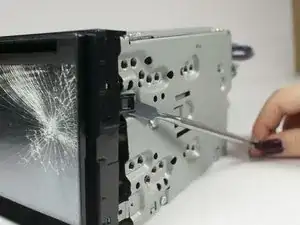

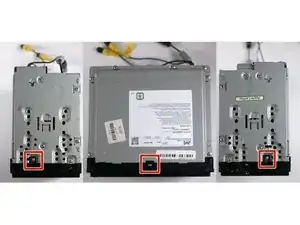

С помощью пальцев и/или металлической лопатки аккуратно освободите пластиковые защёлки переднего узла от стального корпуса, поддев передний узел пальцами и отводя его от стального корпуса.
Шаг 4

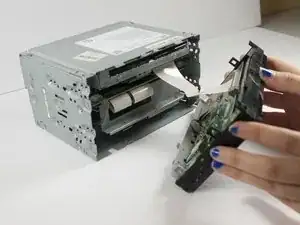

Аккуратно снимите переднюю панель со стального корпуса.
Шаг 5

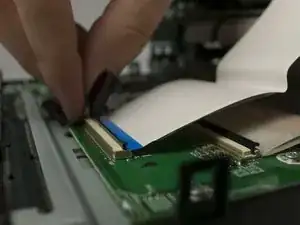

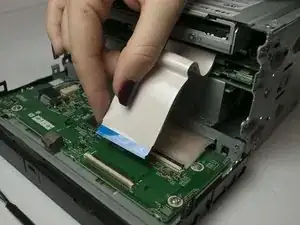

Осторожно отсоедините плоский шлейф от ZIF-разъёма на плате, используя металлическую лопатку.
Будьте осторожны, чтобы не поцарапать и не повредить компоненты или элементы платы металлической лопаткой
Шаг 6

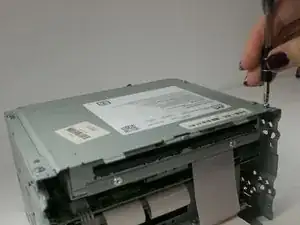

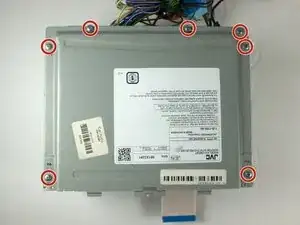

Снимите семь винтов 1/64 x 3/16 дюйма с верхней панели, используя крестовую отвертку Phillips #0.

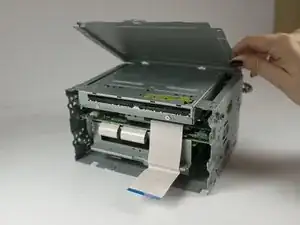

Снимите верхнюю панель.
Шаг 7

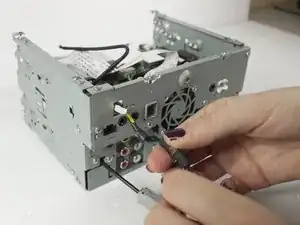

Отключите кабель Video Out/Rear View Camera от платы.

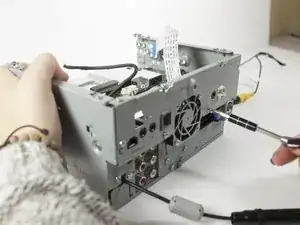

Удалите фиксатор кабеля Video Out/Rear View Camera после снятия машинного винта 0-64 x 3/16 дюйма с помощью крестовой отвертки Phillips #0.
Выведите кабель Video Out/Rear View Camera через заднюю панель.
Шаг 8

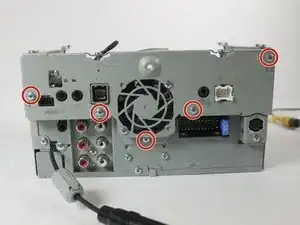

Удалите пять машинных винтов 1/64 x 3/16 дюйма с задней панели, отмеченные на фотографии.
Снимите заднюю панель.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
