Замена вентилятора охлаждения Kenwood DNX571HD
Если ваш Kenwood DNX571HD перегревается, возможно, вышел из строя вентилятор охлаждения на задней панели автомагнитолы Kenwood DNX571HD. Следуйте этому руководству, чтобы заменить его.
Шаг 1

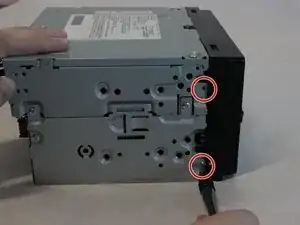

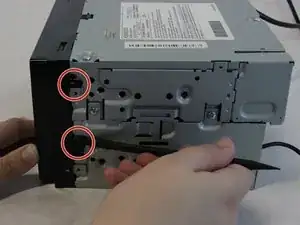

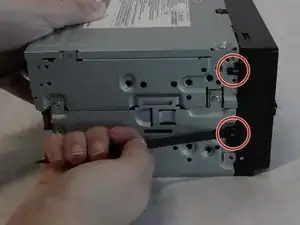

Выкрутите четыре боковых винта 3,5 мм крестовой отверткой #1.
По два винта с каждой стороны.
Шаг 2

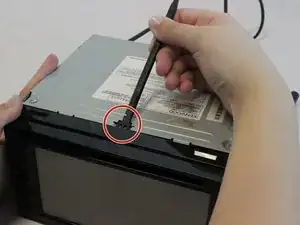

Используйте лопатку, чтобы отщелкнуть пластиковые защёлки по бокам и сверху передней панели. По две защёлки с каждой стороны и одна сверху.
Поместите лопатку между пластиковым язычком и металлическим корпусом и аккуратно поднимите лопатку от корпуса.
Шаг 3

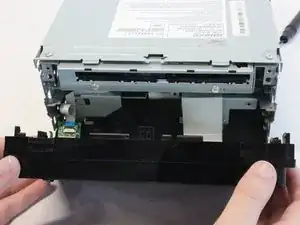

Вытащите верхнюю часть передней панели наружу и вниз, чтобы снять переднюю панель.
Снимайте переднюю панель аккуратно, чтобы не повредить лентовые кабели за ней.
Шаг 4

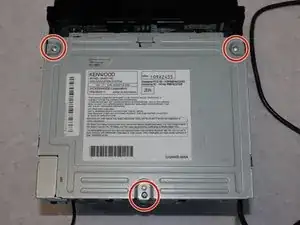

Выкрутите три винта 5 мм на верхней части устройства крестовой отверткой #1.
Поднимите, чтобы снять верхнюю крышку.
Шаг 5

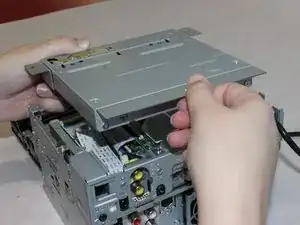

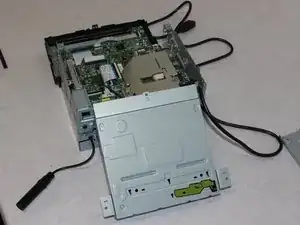

Поднимите привод CD осторожно, чтобы получить доступ к прикреплённому кабелю под ним.
Шаг 6

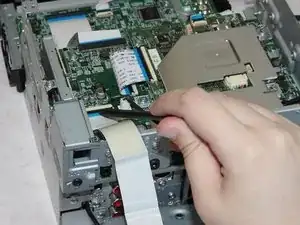

Подденьте чёрный зажим лопаткой, чтобы отсоединить большой белый лентовый кабель, соединяющий CD-привод с платой под ним.
Шаг 7

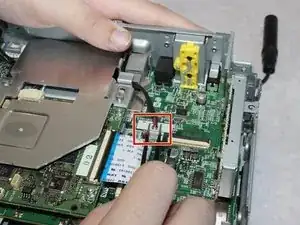

Аккуратно отключите питание вентилятора пинцетом.
Шаг 8

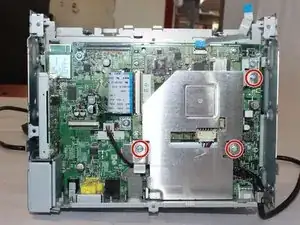

Выкрутите три винта длиной 5 мм крестовой отверткой #1.
Снимите металлическую пластину
Снятие пластины повредит термоинтерфейс. Его потребуется заменить при сборке.
Шаг 9

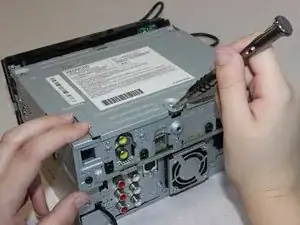

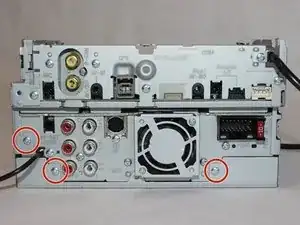

Выкрутите три винта длиной 5,5 мм крестовой отверткой #1.
Шаг 10

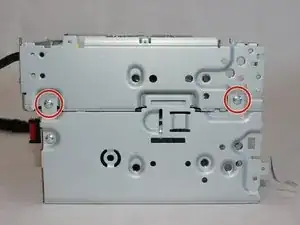

Снимите четыре винта 5,5 мм крестовой отверткой #1.
Шаг 11

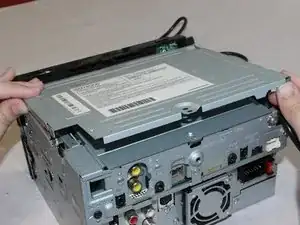

Поднимите верхнюю часть устройства от нижнего шасси.
Шаг 12

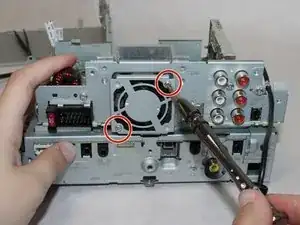

Снимите два винта длиной 13 мм крестовой отверткой #1.
Аккуратно проденьте кабель питания через печатные платы, чтобы отделить вентилятор от корпуса магнитолы.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
