Замена сенсорного экрана LCD Kenwood DNX571HD

Перед началом работ выключите магнитолу и извлеките её из автомобиля.

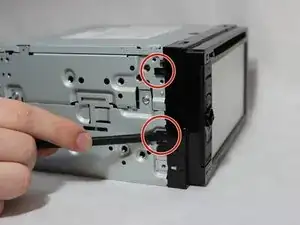

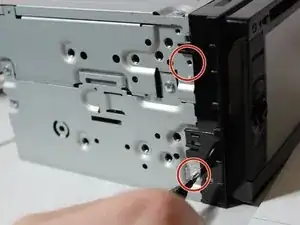

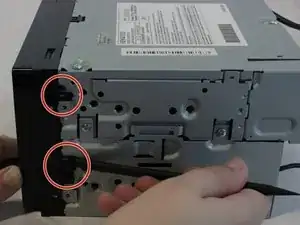

Открутите четыре боковых винта длиной 3,5 мм с помощью крестовой отвёртки №1.

С каждой стороны расположено по два винта.

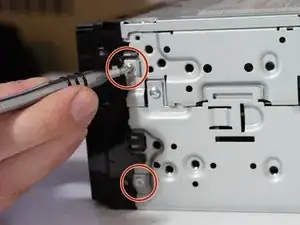

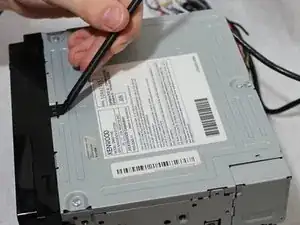

Используйте лопатку, чтобы освободить пластиковые защёлки по бокам и сверху передней панели. По две защёлки с каждой стороны и одна сверху.

Поместите лопатку между пластиковой защёлкой и металлическим корпусом и аккуратно потяните лопатку в сторону от корпуса.

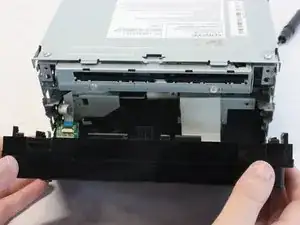

Оттяните верхнюю часть передней панели наружу и вниз, чтобы снять её.

Снимайте переднюю панель аккуратно, чтобы не повредить ленточные кабели с обратной стороны.

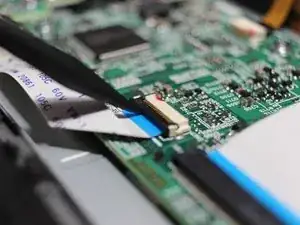

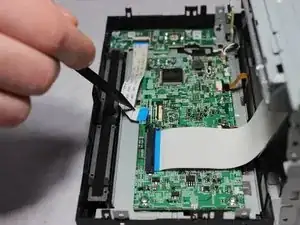

Поднимите чёрную защёлку лопаткой, чтобы отключить маленький белый ленточный кабель от основной платы.

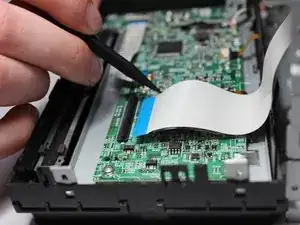

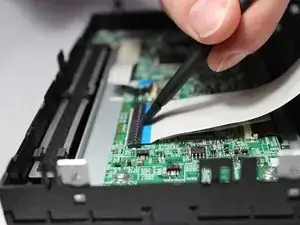

Поднимите чёрную защёлку лопаткой, чтобы отключить большой белый ленточный кабель от основной платы.

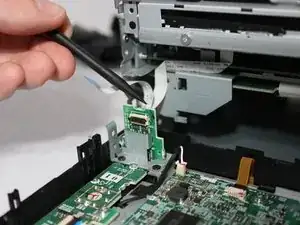

Поднимите чёрную защёлку лопаткой, чтобы отключить маленький белый ленточный кабель от вертикальной платы.

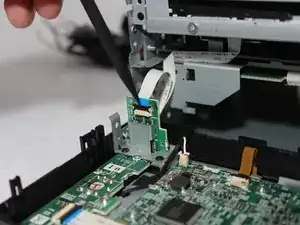

Аккуратно извлеките кабель из разъёма с помощью лопатки.

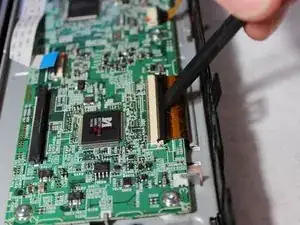

Поднимите чёрную защёлку лопаткой, чтобы отключить большой оранжевый ленточный кабель от основной платы.

Аккуратно извлеките кабель из разъёма с помощью лопатки.

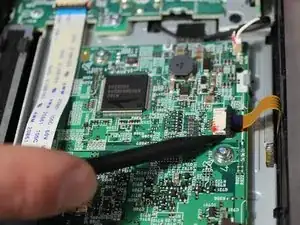

Вытолкните чёрную защёлку лопаткой, чтобы отключить маленький оранжевый ленточный кабель от основной платы.

Аккуратно вытолкните кабель из защёлки с помощью лопатки.

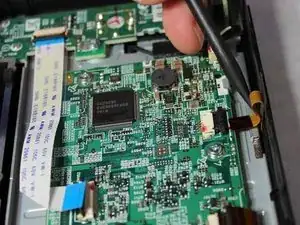

С помощью пинцета осторожно поднимите вверх разъём силового кабеля, чтобы отсоединить его от основной платы.

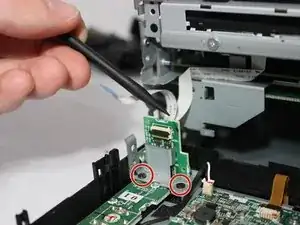

Открутите два винта длиной 4 мм, крепящих вертикально расположенную плату, с помощью крестовой отвёртки №1.

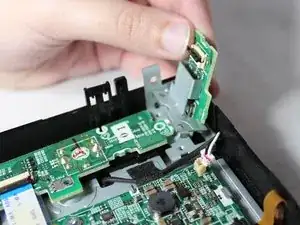

Поднимите плату вверх и извлеките её.

Открутите четыре винта длиной 5,5 мм с помощью отвёртки JIS №00.

Открутите винт длиной 4 мм с помощью крестовой отвёртки №1.

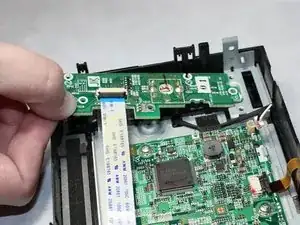

Снимите отсоединённую плату.

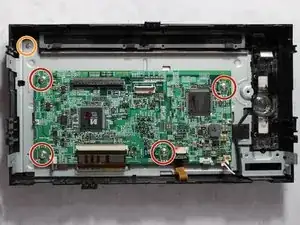

Открутите четыре винта длиной 4 мм на основной плате с помощью крестовой отвёртки №1.

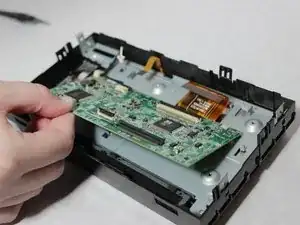

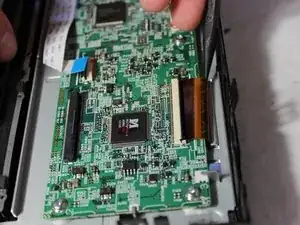

Аккуратно поднимите плату из корпуса.

Открутите винт длиной 5,5 мм на металлической пластине с помощью отвёртки JIS №00.

Аккуратно удалите ленту, фиксирующую силовой кабель к металлической пластине.

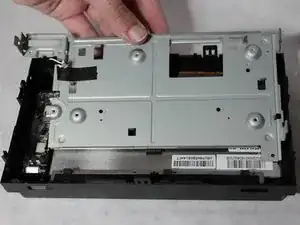

Используйте лопатку, чтобы освободить металлические защёлки и отсоединить металлическую пластину от пластикового корпуса.

Поместите лопатку между металлической защёлкой и пластиковым корпусом и аккуратно потяните лопатку в сторону от корпуса.

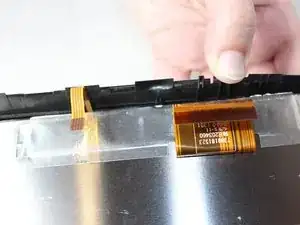

Аккуратно нажмите на переднюю часть экрана, чтобы отделить его от пластикового корпуса.

При извлечении экрана слегка отогните пластиковый корпус, чтобы экран легче прошёл мимо пластиковой защёлки.
