Замена печатной платы Alpine MRV-M500
Печатная плата в MRV-M500 содержит все электрические компоненты, необходимые для работы усилителя. Ряд неисправностей может привести к выходу платы из строя и потребовать её замены. Для замены печатной платы вам потребуется небольшой крестовой отвертка и заменяющая печатная плата.
Шаг 1

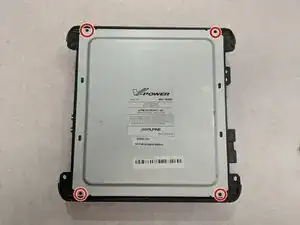

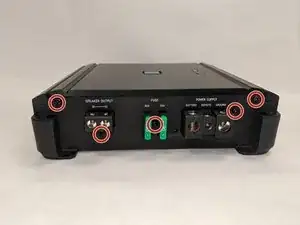

Удалите все крестовые винты длиной 10,0 мм и 7,0 мм на внешней стороне корпуса.
Шаг 2

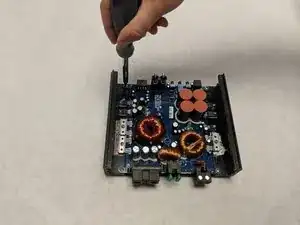

Удалите все крестовые винты длиной 7,5 мм, 12,5 мм и 10,5 мм, крепящие печатную плату к корпусу.
Убедитесь, что устройство было отключено от питания и обесточено по крайней мере в течение суток перед касанием электронных компонентов.
Шаг 3

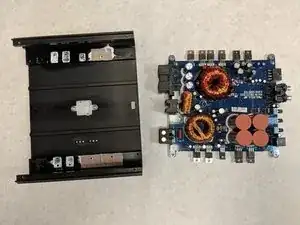

Извлеките печатную плату из корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке, используя заменяющую печатную плату.
