Замена подключения антенны спутникового радио Kenwood DNX571HD

Открутите четыре боковых винта длиной 3,5 мм с помощью крестовой отвёртки №1.

По два винта с каждой стороны.

С помощью лопатки освободите пластмассовые защёлки на боковых и верхней частях передней панели. По две защёлки с каждой стороны и одна защёлка сверху.

Поместите лопатку между пластмассовым выступом и металлическим корпусом и аккуратно отогните её от корпуса.

Вытяните верхнюю часть передней панели наружу и вниз, чтобы снять переднюю панель.

Снимайте переднюю панель аккуратно, чтобы не повредить ленточные кабели, находящиеся за ней.

Открутите три верхних винта длиной 5 мм с помощью крестовой отвёртки №1.

Поднимите и снимите верхнюю крышку.

Осторожно поднимите привод CD, чтобы открыть кабель, соединённый с ним снизу.

Поднимите чёрную защёлку с помощью лопатки, чтобы отключить белый ленточный кабель, соединяющий привод CD с платой снизу.

Аккуратно отсоедините штекер питания вентилятора с помощью пинцета.

Открутите три винта длиной 5 мм с помощью крестовой отвёртки №1.

Снимите металлическую пластину.

Снятие пластины приведёт к повреждению термопасты. Её необходимо будет заменить при сборке.

Открутите три винта длиной 5,5 мм с помощью крестовой отвёртки №1.

Открутите четыре винта длиной 5,5 мм с помощью крестовой отвёртки №1.

Отделите верхнюю часть устройства от нижнего шасси, подняв её вверх.

Открутите два винта длиной 13 мм с помощью крестовой отвёртки №1.

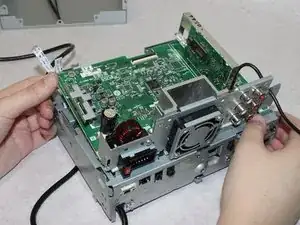

Осторожно проденьте кабель питания через платы, чтобы отделить вентилятор от корпуса стереоприёмника.

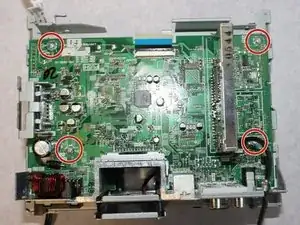

Открутите четыре винта длиной 5 мм от углов печатной платы с помощью крестовой отвёртки №1.

Поднимите печатную плату вверх, отделив её от остальной части сборки.

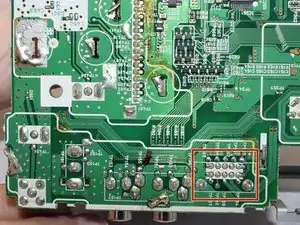

Распаяйте 12 выводов, чтобы удалить разъём с печатной платы.

Десять выводов расположены в два параллельных ряда и два более крупных вывода находятся ниже них.

Антенна спутникового радио установлена сквозным монтажом. Необходимо отдельно подавать тепло к каждому припаянному штырьку и вытягивать их из отверстий, пока припой находится в расплавленном состоянии.

Материал припоя, штырьки и окружающие их элементы сильно нагреваются при расплавлении соединений. Во время процесса распайки не касайтесь металлических деталей и дайте устройству остыть после окончания работ. Рекомендуется делать перерывы, чтобы электронные компоненты не перегревались в течение длительного времени.
