Замена сенсорного экрана JVC KW-V820BT

Снимите четыре чёрных машинных винта 1/8 дюйма с помощью крестовой отвёртки Phillips #00.

Снимите три машинных винта с панельной головкой, стального цвета, размером 1/64 x 3/16 дюйма, обозначенные на фотографии, с помощью крестовой отвёртки Phillips #0.

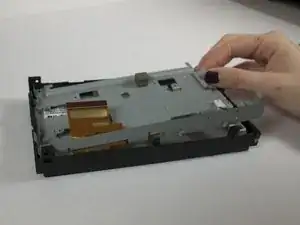

Используя пальцы и/или металлическую лопатку, аккуратно освободите пластиковые защёлки передней панели от стального корпуса, поддев переднюю панель и отводя её от стального корпуса пальцами.

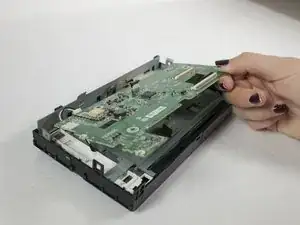

Осторожно снимите переднюю панель со стального корпуса.

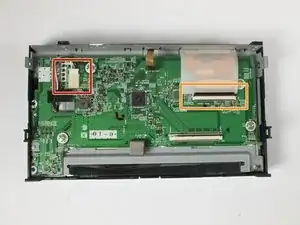

Аккуратно отсоедините гибкий кабель от ZIF-разъёма на плате, используя металлическую лопатку.

Будьте осторожны, чтобы не поцарапать и не повредить элементы или элементы платы металлической лопаткой

Осторожно отсоедините силовой разъём с помощью пинцета или пальцами.

Снимите ZIF-разъём для гибкого кабеля, перевернув чёрную пластиковую защёлку и вытянув кабель.

Будьте осторожны, чтобы не поцарапать и не повредить элементы или элементы платы металлической лопаткой

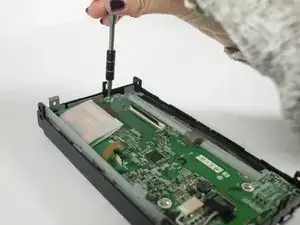

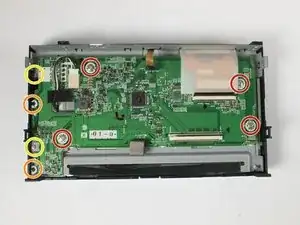

Снимите четыре машинных винта с панельной головкой 0-80 x 1/8 дюйма из нержавеющей стали с помощью крестовой отвёртки Phillips #00.

Снимите два машинных винта с панельной головкой 0-80 x 1/8 дюйма с чёрным покрытием с помощью крестовой отвёртки Phillips #00.

Снимите два машинных винта с панельной головкой цинкового покрытия размером 1/64 x 3/16 дюйма с помощью крестовой отвёртки Phillips #0.

Убедитесь, что винты разного размера организованы для облегчения сборки

Снимите металлический удерживающий кожух.

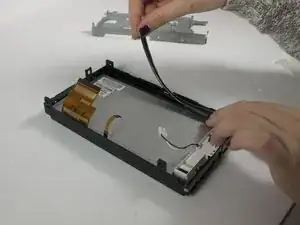

Снимите тканевую прокладку прохода дисковода.

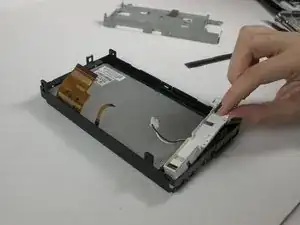

Снимите белый пластиковый фиксатор кнопки.

Снимите ЖК-дисплей.

Снимите сенсорный дисплей боковых кнопок.

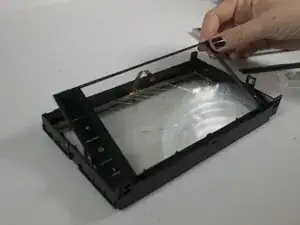

Снимите общую сборку сенсорного экрана.

Будьте осторожны при обращении со стеклом, особенно с разбитым стеклом. Рекомендуется использовать перчатки, устойчивые к порезам, при обращении со стеклом.
