Замена разъёма GPS-антенны Kenwood DNX571HD

Отверните четыре боковых винта длиной 3,5 мм крестовой отверткой #1.

По два винта с каждой стороны.

С помощью лопатки отстегните пластиковые защёлки по бокам и сверху передней панели. По две защёлки с каждой стороны и одна защёлка сверху.

Поместите лопатку между пластиковой защёлкой и металлическим корпусом и аккуратно отведите лопатку от корпуса.

Вытащите верхнюю часть передней панели наружу и вниз, чтобы снять переднюю панель.

Снимайте переднюю панель осторожно, чтобы не повредить ленточные кабели за ней.

Отверните три винта длиной 5 мм на верхней части устройства крестовой отверткой #1.

Поднимите, чтобы снять верхнюю крышку.

Поднимите CD-привод осторожно, чтобы получить доступ к прикреплённому под ним кабелю.

Поднимите чёрный фиксатор лопаткой, чтобы отсоединить большой белый ленточный кабель, соединяющий CD-привод с платой под ним.

Аккуратно отсоедините силовой кабель вентилятора пинцетом.

Отвинтите три винта длиной 5 мм крестовой отверткой #1.

Снимите металлическую пластину

Снятие пластины повредит термопасту. Её потребуется заменить при обратной сборке.

Отверните три винта длиной 5,5 мм крестовой отверткой #1.

Снимите четыре винта длиной 5,5 мм крестовой отверткой #1.

Поднимите верхнюю часть устройства вверх от нижнего шасси.

Снимите два винта длиной 13 мм крестовой отверткой #1.

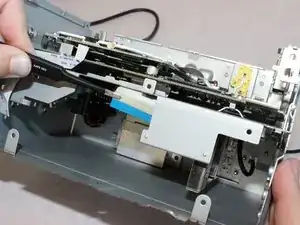

Аккуратно протяните кабель питания через платы, чтобы отделить вентилятор от корпуса стереосистемы.

С помощью лопатки отожмите фиксатор, чтобы отсоединить большой белый ленточный кабель.

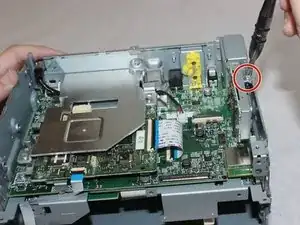

Уберите винт длиной 5 мм с зубьями из корпуса крестовой отверткой #1.

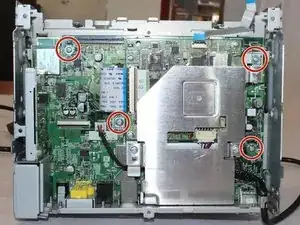

Снимите четыре винта длиной 5 мм крестовой отверткой #1.

Отверните винт длиной 5,5 мм, крепящий крышку HDMI-кабеля, крестовой отверткой #2.

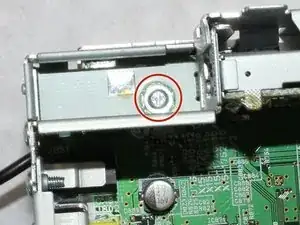

Отверните винт длиной 5 мм крестовой отверткой #1.

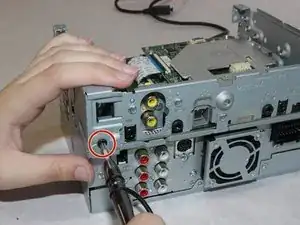

Снимите два винта длиной 5,5 мм сзади.

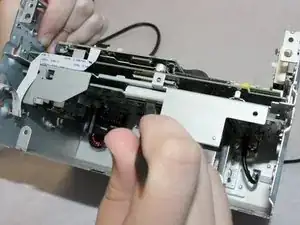

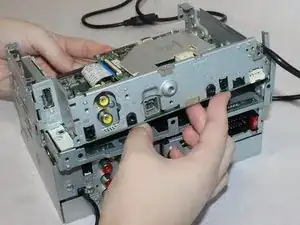

Поднимите верхнюю часть стереосистемы, чтобы освободить её от шасси.

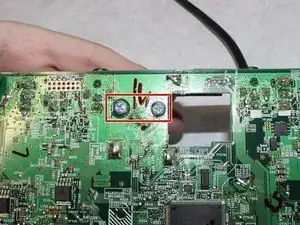

Снимите два винта под разъёмом GPS.

Отпа́йте разъём GPS.

GPS-антенна припаяна в сквозное отверстие. Необходимо нагреть каждый припаянный вывод отдельно и вытянуть их из отверстий, пока припой расплавлен.

При плавлении соединений припой, выводы и окружающие материалы станут ОЧЕНЬ горячими. Не прикасайтесь к металлическим частям во время процесса и дайте устройству остыть после завершения. Также полезно делать перерывы, чтобы электроника не находилась долго в горячем состоянии.

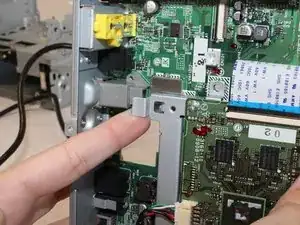

Чтобы снять и вновь вставить разъём, с верхней стороны платы аккуратно приподнимите металлическую пластину пальцем, чтобы получить достаточный зазор.
