Снятие и замена вентилятора охлаждения JVC KW-V820BT
Вентилятор охлаждения помогает отводить тепло от электрических схем внутри аудиоустройства. Работой вентилятора управляет электроника устройства. Вентилятор может включаться и выключаться в зависимости от температуры устройства. Неисправный вентилятор может издавать необычно громкие шумы при работе или вообще не запускаться. После снятия вентилятора его можно протестировать на столе с помощью соответствующего блока питания и заменить совместимым модулем. Номер модели и требования к питанию указаны на самом вентиляторе. Наш вентилятор потребляет 50 мА при 12 В постоянного тока.
Шаг 1
Удалите четыре чёрных машинных винта диаметром 1/8 дюйма с помощью крестообразной отвёртки Phillips #00.
Шаг 2
Удалите три машинных винта с полукруглой головкой стального цвета размером 1/64 x 3/16 дюйма, показанные на фотографии, используя крестообразную отвёртку Phillips #0.
Шаг 3
С помощью пальцев и/или металлической лопатки аккуратно освободите пластиковые фиксаторы переднего модуля от стальной оболочки, приподнимая передний модуль от стальной оболочки пальцами.
Шаг 4
Осторожно снимите переднюю панель со стальной оболочки.
Шаг 5
Осторожно отсоедините плоский кабель от ZIF-разъёма на плате с помощью металлической лопатки.
Будьте осторожны, не царапайте и не повредите элементы или дорожки на плате металлической лопаткой
Шаг 6
Снимите семь винтов размером 1/64 x 3/16 дюйма с верхней панели с помощью крестообразной отвёртки Phillips #0.
Снимите верхнюю панель.
Шаг 7
Отключите кабель Video Out/камера заднего вида от платы.
Удалите фиксатор кабеля Video Out/камера заднего вида после удаления машинного винта 0-64 x 3/16 дюйма с помощью крестообразной отвёртки Phillips #0.
Выведите кабель Video Out/камера заднего вида через заднюю панель.
Шаг 8
Снимите пять машинных винтов размером 1/64 x 3/16 дюйма с задней панели, показанных на фотографии.
Снимите заднюю панель.
Шаг 9

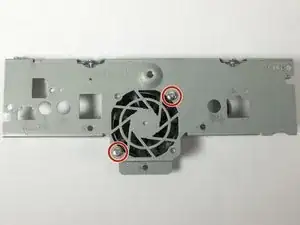

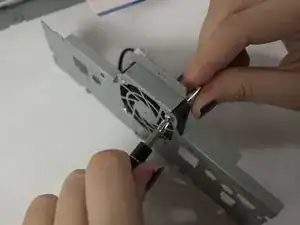

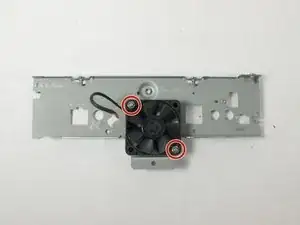

Снимите два машинных винта 1-64 x 1/2 дюйма и стопорные гайки, крепящие вентилятор охлаждения к задней панели, используя крестообразную отвёртку Phillips #0 и головку 5/32 дюйма.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
