Замена электролитического конденсатора Alpine MRV-M500
Электролитические конденсаторы — это электронные компоненты, используемые для хранения энергии. Если через конденсатор проходит слишком большой ток, он может вздуться и нуждается в замене. Для замены конденсатора в MRV-M500 вам потребуются предварительные навыки пайки электроники. Чтобы узнать, как паять, ознакомьтесь с этим руководством.
Шаг 1

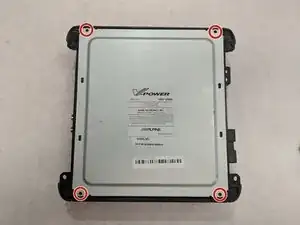

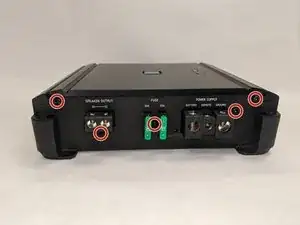

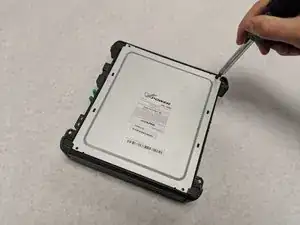

Удалите все винты Phillips 10,0 мм и 7,0 мм с внешней стороны корпуса.
Убедитесь, что устройство выключено и отключено от источника питания не менее чем на сутки перед тем, как прикасаться к электронным компонентам.
Шаг 2

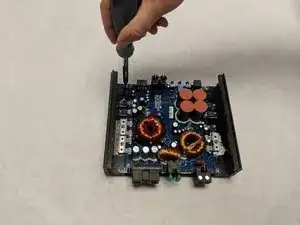

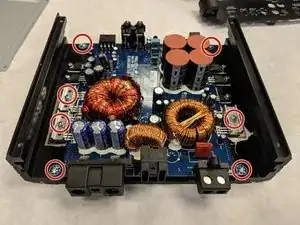

Удалите все винты Phillips 7,5 мм, 12,5 мм и 10,5 мм, удерживающие плату к корпусу.
Извлеките плату из корпуса.
Шаг 3

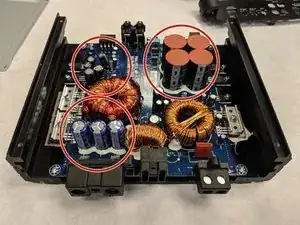

Найдите неисправный конденсатор.

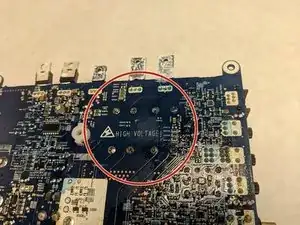

Переверните плату и найдите соответствующие контакты.
Если неисправный конденсатор один из меньших, его может быть трудно заменить, и замена платы может быть проще.
Убедитесь, что емкость и напряжение нового конденсатора соответствуют оригиналу.
Шаг 4
Отпаивайте контакты, чтобы удалить конденсатор.
Припаяйте новый конденсатор на его место.
Убедитесь, что полярность нового конденсатора соответствует предыдущей полярности.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
