Снятие и установка боковой панели со стороны водителя JVC KW-V820BT

Удалите четыре чёрных машинных винта диаметром 1/8 дюйма с помощью крестовой отвертки Phillips №00.

Удалите три машинных винта с потайной головкой стального цвета размером 1/64 x 3/16 дюйма, отмеченные на фотографии, используя крестовую отвертку Phillips №0.

Используя пальцы и/или металлическую лопатку, осторожно освободите пластиковые защёлки переднего узла от стального корпуса, одновременно отводя передний узел от стального корпуса пальцами.

Осторожно снимите переднюю панель со стального корпуса.

Осторожно отсоедините гибкий шлейф от ZIF-разъёма на плате, используя металлическую лопатку.

Будьте осторожны, чтобы не поцарапать и не повредить элементы или дорожки платы металлической лопаткой

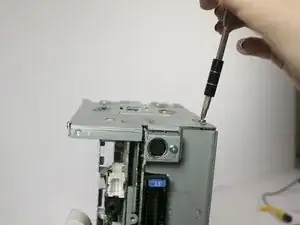

Удалите семь винтов размером 1/64 x 3/16 дюйма с верхней панели с помощью крестовой отвертки Phillips №0.

Снимите верхнюю панель.

После удаления всех винтов и верхней панели поднимите дисковый привод из стального корпуса.

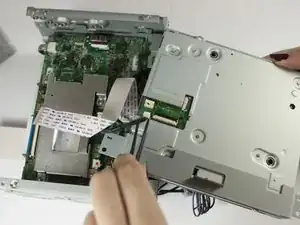

Переверните дисковый привод, чтобы получить доступ к разъёму.

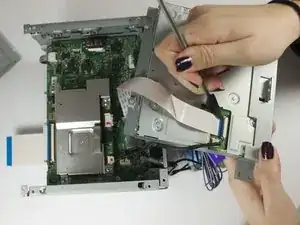

Осторожно отсоедините гибкий шлейф от ZIF на плате с помощью металлической лопатки.

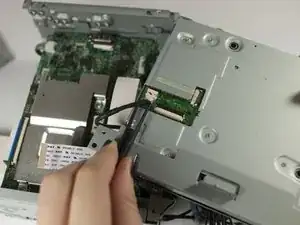

Аккуратно потяните, чтобы вынуть электрический разъём из дискового привода.

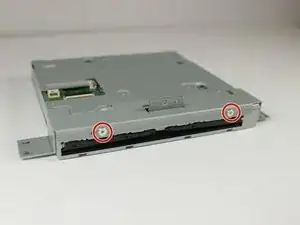

Удалите 2 машинных винта с потайной головкой размером 1/64 x 3/16 дюйма с помощью крестовой отвертки Phillips №0.

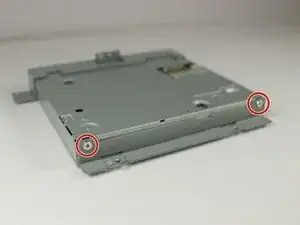

Удалите 2 машинных винта с потайной головкой размером 1/64 x 3/16 дюйма с помощью крестовой отвертки Phillips №0.

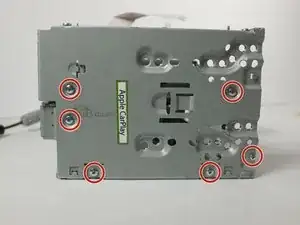

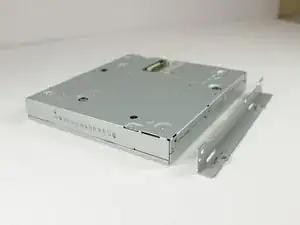

Удалите шесть машинных винтов с потайной головкой размером 1/64 x 3/16 дюйма с помощью крестовой отвертки Phillips №0.
