Замена ЖК-экрана Sony MVC-FD200
В этом руководстве показаны шаги, необходимые для безопасной замены повреждённого ЖК-экрана, чтобы ваша камера выглядела и работала как новая. Независимо от того, вы любитель или хотите сэкономить на ремонте, пошаговое руководство поможет выполнить замену с минимальным набором инструментов и усилий. Приступим к восстановлению работоспособности Sony MVC-FD200!
Шаг 1
Используя палец, сдвиньте защёлку на крышке отсека батареи вверх, чтобы освободить зажим батареи.
Шаг 2
Поднимите крышку отсека батареи, чтобы открыть батарейный отсек.
Сдвиньте серый рычажок влево, чтобы извлечь батарею.
Если требуются другие ремонты, обязательно аккуратно извлеките батарею, чтобы избежать удара током или короткого замыкания во время работ.
Шаг 3
Поверните камеру так, чтобы верхняя часть была направлена вниз на стол.
Используя отвёртку Phillips #00, выкрутите все винты 2,0 мм со стрелками, направленными к ним.
Шаг 4
Переверните камеру с обеих сторон и удалите остальные винты со стрелками, направленными к ним.
Снимите винты 2,0 мм с помощью отвёртки Phillips #00 с обеих сторон корпуса камеры.
Шаг 5

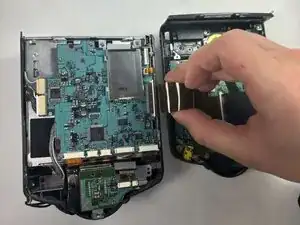

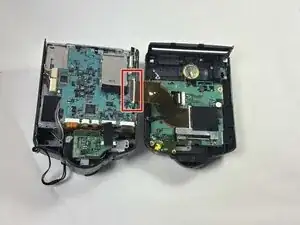

Отключите гибкий плоский кабель, соединяющий две половины устройства, чтобы разъединить их.
Аккуратно подденьте чёрную пластиковую защёлку, чтобы вытащить гибкие кабели.
Действуйте осторожно, так как этот компонент тонкий; при этом не бойтесь ослаблять кабель постепенно прикладывая небольшую силу.
Шаг 6
Снимите шесть винтов 2,0 мм, крепящих плату, используя отвёртку Phillips #00.
Шаг 7

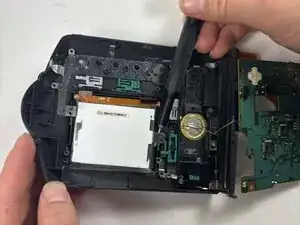

Снимите четыре винта 2,0 мм, фиксирующие тепловой экран, с помощью отвёртки Phillips #00.
Шаг 8

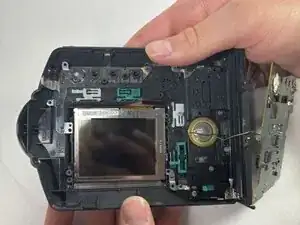

Показаны ЖК-экран и подсветка, расположенная поверх него.
Выдавите оба компонента наружу.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
