Замена основной кнопки навигации Sony NEX-5R

Удалите три (3.5 мм) винта на дне камеры с помощью отвёртки с крестообразным наконечником.

Откройте порт HDMI и удалите два (3.5 мм) винта с крестообразным наконечником, доступные с этой стороны.

Удалите два (4 мм) винта изнутри аккумуляторного отсека и один (3.5 мм) винт рядом с ним.

Смотря на дно камеры, используйте лопаточку, чтобы приподнять задний корпус от корпуса камеры.

Снова используя лопаточку, осторожно приподнимите верхнюю часть камеры, чтобы снять заднюю рамку.

Задняя рамка хрупкая, поэтому используйте лопаточку аккуратно.

Задний корпус теперь должен быть снят и выглядеть так.

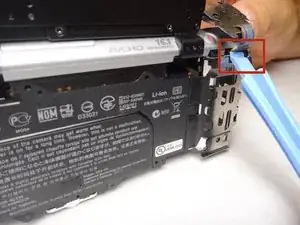

Используйте лопаточку, чтобы вытащить провод из его гнезда.

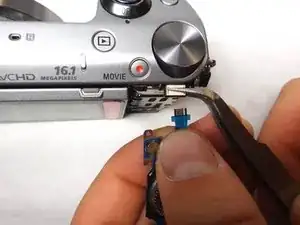

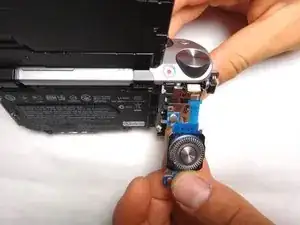

Сжимайте провод пинцетом и держите зубцы провода крепко пальцами. Тяните прямо, чтобы отключить.

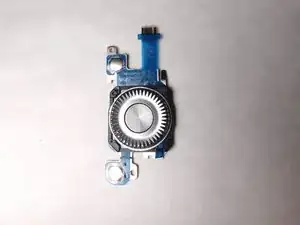

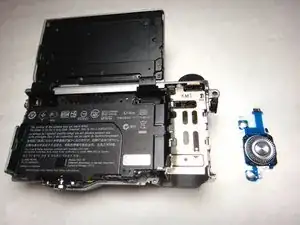

Компонент кнопки навигации теперь должен быть отдельным и готовым к замене на новый компонент. Камера и кнопка навигации должны выглядеть так, как показано.
