Замена материнской платы Sony Alpha SLT-A55V

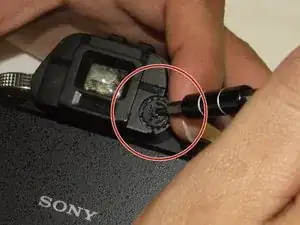

Снимите ручку фокусировки (обведена красным), расположенную на задней панели камеры справа от видоискателя.

Используйте бит JIS размера J0 или J00 из набора отверток iFixit.

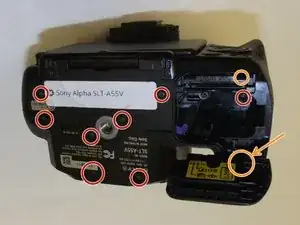

Удалите все винты на нижней стороне камеры.

Два винта, отмеченные оранжевым, не видны непосредственно на этой фотографии. Один винт скрыт крышкой батарейного отсека, другой скрыт в нише для батареи.

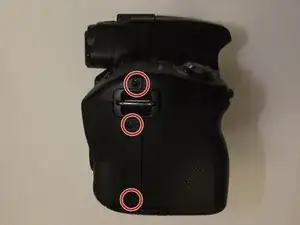

Снимите три винта, отмеченные красным, с правой стороны камеры.

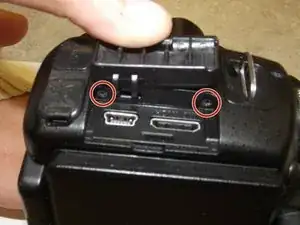

Поднимите крышку HDMI / USB на левой стороне камеры и извлеките два винта, отмеченные красным.

Снимите чёрную пластиковую наклейку на верхней части камеры.

Эту наклейку можно использовать повторно. Аккуратно отделите наклейку и поместите её на чистый лист пергаментной или вощёной бумаги. Это предотвратит попадание грязи и пыли на клейкую поверхность.

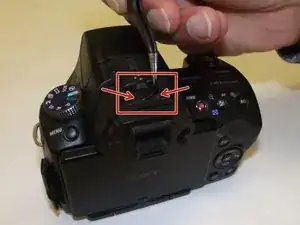

Удалите два винта, находящиеся под наклейкой. Стрелки указывают расположение этих винтов.

Удалите два винта с левой стороны камеры.

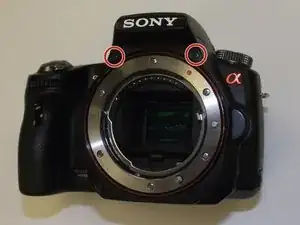

Удалите два винта непосредственно под вспышкой. Эти винты находятся на лицевой панели камеры.

Все необходимые винты сняты. Начните поддевать заднюю панель, чтобы снять переднюю крышку.

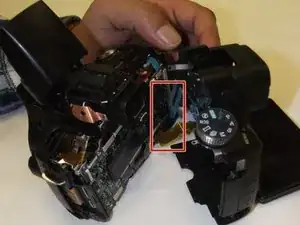

Осторожно раскрывайте корпус. Шлейфы ЖК-дисплея расположены справа и их нужно отключить от материнской платы перед снятием задней части корпуса.

Некоторые шлейфы удерживаются миниатюрными защёлками. Эти кабели можно опознать по боковой петле, которую можно открыть острым концом.

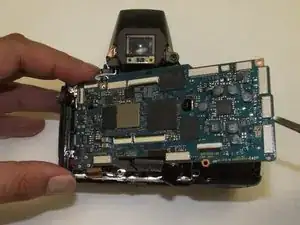

После снятия задней панели материнская плата оказалась открытой.

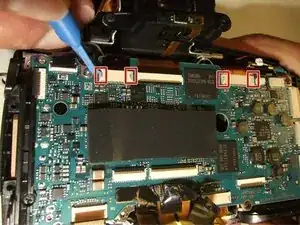

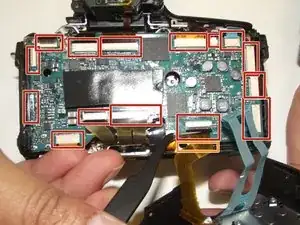

Отсоедините все шлейфы, подключённые к материнской плате.

Два шлейфа расположены стопкой; место отмечено оранжевым. Один шлейф подключён под платой, другой — сверху.

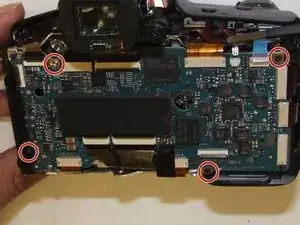

Удалите четыре винта, чтобы освободить материнскую плату от корпуса камеры.

Осторожно извлеките материнскую плату с помощью набора прецизионных пинцетов.

Будьте осторожны, чтобы не повредить расположенную под ней электронику.

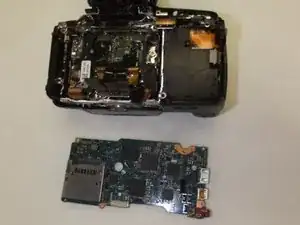

После полного отключения и извлечения материнской платы её можно заменить и собрать устройство в обратном порядке.
