Замена порта Micro-USB типа B объектива Sony Cyber-shot DSC-F717
В этом руководстве показано, как заменить порт micro-USB типа B на стороне поворотного корпуса объектива Sony Cyber-shot DSC-F717. Хотя этот ремонт имеет очень простую процедуру, есть несколько факторов, которые необходимо учитывать при выполнении ремонта. Эти факторы включают в себя необходимость не повредить открытые цепи и убедиться, что в камере нет питания.
Обязательно извлеките аккумулятор перед началом, чтобы предотвратить повреждение камеры.
Шаг 1
Удалите аккумулятор перед началом.

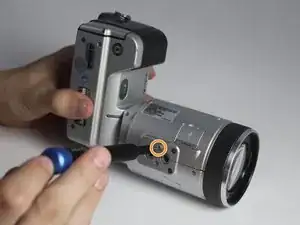

Удалите три винта с боку объектива с помощью отвертки JIS #000.
Удалите один более длинный винт из нижней части объектива с помощью отвертки JIS #000.
Шаг 2

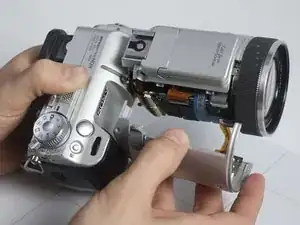

Удалите корпус с платы цепей объектива.
При снятии корпуса с платы цепей будьте осторожны с статическим электричеством, чтобы не повредить необходимые компоненты.
Шаг 3
Отключите порт micro-USB типа B от основной платы в объективе.
При работе с гибким кабелем будьте осторожны, чтобы не повредить эту деликатную часть и не вызвать повреждение других компонентов.
Шаг 4
Отложите камеру в сторону.

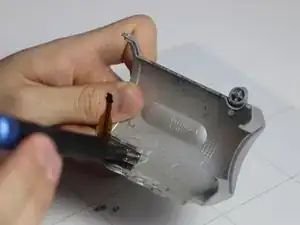

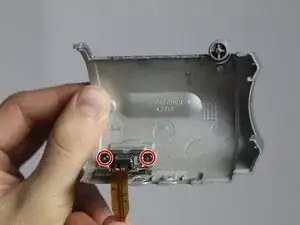

Удалите два винта JIS #000, соединяющие порт micro-USB типа B с рамкой корпуса.
Шаг 5

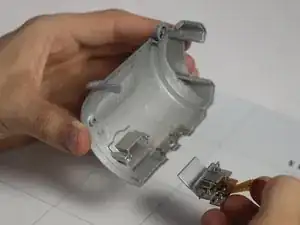

Удалите поврежденный порт micro-USB типа B, слегка потянув за разъем кабеля.

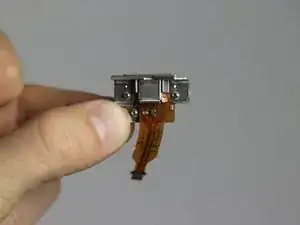

Удалите порт micro-USB из корпуса и замените его новым портом micro-USB типа B.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
