Замена объектива Sony Handycam HDR-CX675

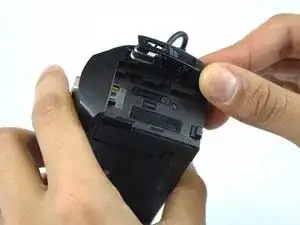

Аккумулятор должен быть извлечён и направлен вверх.

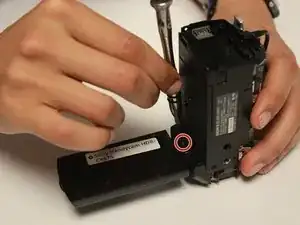

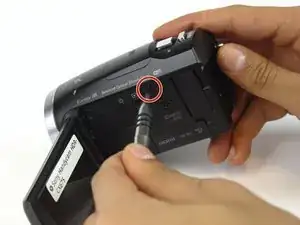

Снимите боковой винт JIS #00 4.5 мм с помощью JIS‑отвёртки.

Снимите винт JIS #00 5.5 мм.

Осторожно подденьте пластиковый корпус вокруг кнопки запуска/остановки с помощью синего пластикового приспособления для вскрытия.

Снимите корпус, удерживая его большим и указательным пальцами.

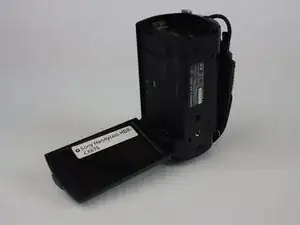

Поверните камеру и откройте ЖК‑экран, чтобы открыть боковую панель.

Снимите винт 5.5 мм #00 с помощью отвёртки с наконечником J00.

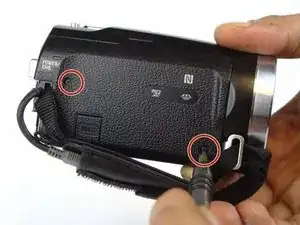

Поверните камеру к стороне рукоятки и выкрутите два винта 5.5 мм JIS #00 с помощью JIS #00 отвёртки.

Снимите два винта 5.5 мм JIS #00, разместив камеру дном вверх.

Поверните камеру так, чтобы дно камеры было обращено к вам.

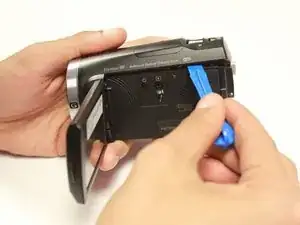

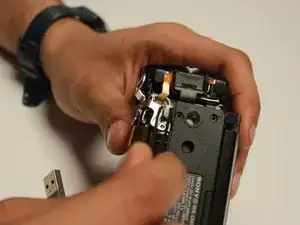

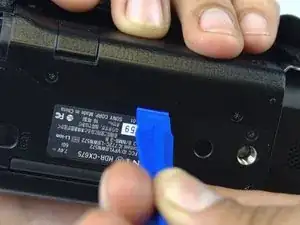

Используйте синее приспособление для вскрытия, чтобы аккуратно снять корпус камеры.

Плавно снимайте корпус камеры, используя синее пластиковое приспособление для вскрытия.

Поверните камеру так, чтобы объектив был направлен влево.

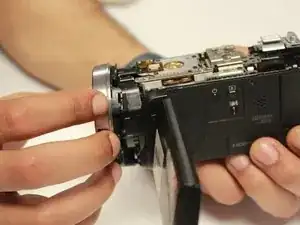

Держите камеру правой рукой, затем аккуратно снимите панель крышки объектива левой рукой.

Положите камеру на объектив и держите ЖК‑экран открытым и направленным вправо.

Снимите винты 5.5 мм JIS #00 с петли камеры.

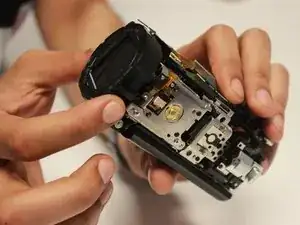

Держите камеру левой рукой и аккуратно удалите часть затворного механизма.

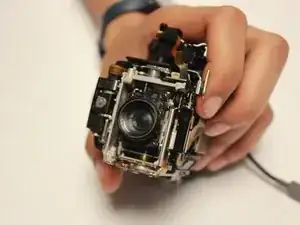

Держите камеру так, чтобы дно было вверх, а объектив был направлен влево.

С помощью металлических пинцетов отсоедините белый провод, соединяющий затворный механизм и материнскую плату.

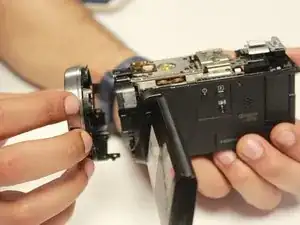

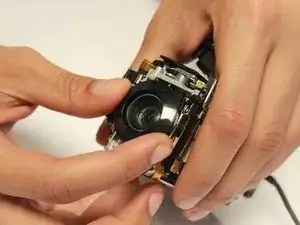

Используйте два пальца, чтобы провернуть и ослабить крышку объектива.

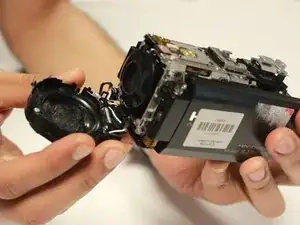

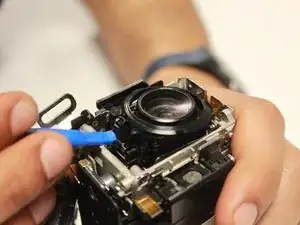

Снимите крышку объектива с помощью синего пластикового приспособления для вскрытия.

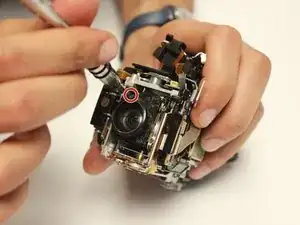

Открутите винт 5.5 мм JIS #00, который крепит объектив к корпусу камеры.

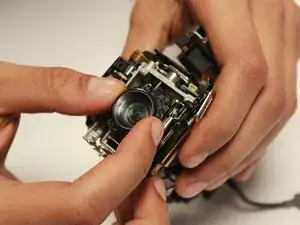

Объектив легко извлекается.
