Замена материнской платы Sony NEX-5R

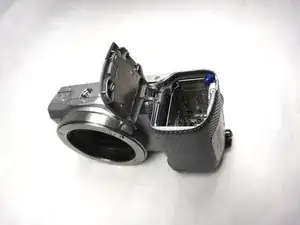

Откройте дверцу аккумуляторного блока, переместив ползунок в положение "OPEN".

Удалите серебряный винт 3.25 мм внутри аккумуляторного блока с помощью крестообразной отвертки.

Удалите внешний винт 3.25 мм с помощью крестообразной отвертки.

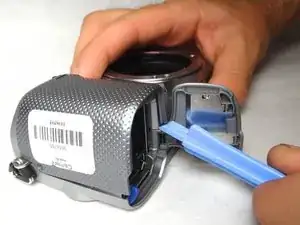

Используйте лопатку, чтобы приподнять угол корпуса от камеры.

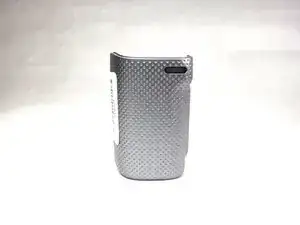

Один из компонентов передней панели теперь должен быть отделен от камеры.

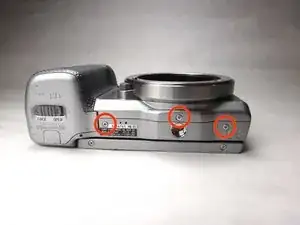

Удалите три винта (по 3.5 мм) с нижней части камеры с помощью крестообразной отвертки.

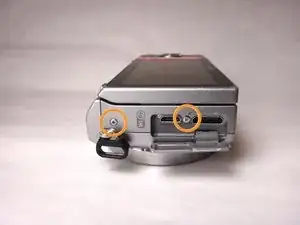

Откройте разъем HDMI и удалите два винта (по 3.5 мм) с этого боку.

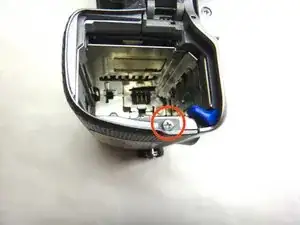

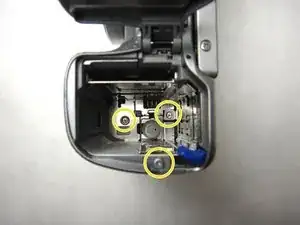

Удалите два винта 4 мм изнутри аккумуляторного блока и один винт 3.5 мм рядом с ним.

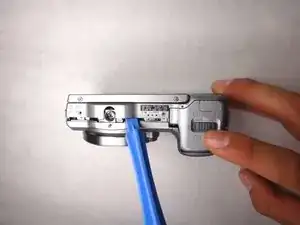

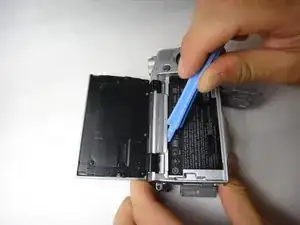

Смотря на нижнюю часть камеры, используйте лопатку, чтобы поднять заднюю панель от корпуса камеры.

Снова используя лопатку, осторожно подденьте верхнюю часть камеры, чтобы снять заднюю рамку.

Задняя рамка хрупкая, поэтому используйте лопатку аккуратно.

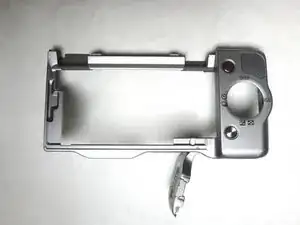

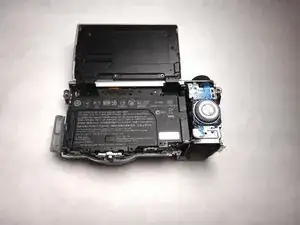

Задняя панель теперь должна быть удалена и выглядеть как на изображении.

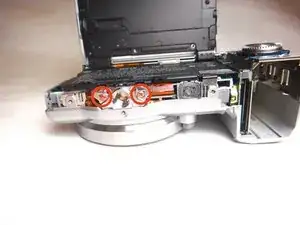

Удалите два медных винта 2.25 мм с нижней части камеры.

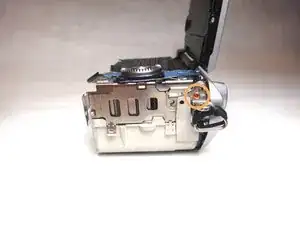

Удалите медный винт 2.25 мм с боковой стороны камеры.

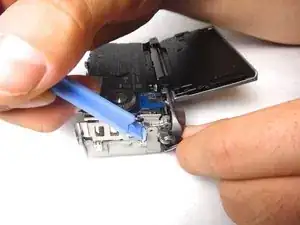

Используйте лопатку, чтобы отсоединить якорь для ремня с боковой стороны камеры, где находятся навигационные кнопки.

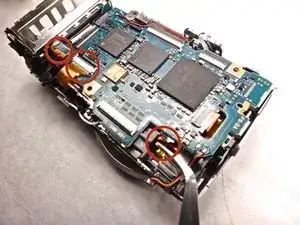

Удалите шесть медных винтов 2.25 мм с верхней части сборки материнской платы камеры.

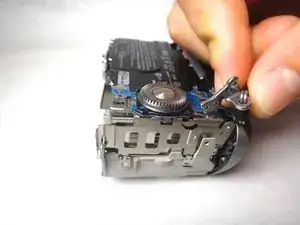

Поднимите кнопку основной навигации вверх за камерой, чтобы further expose the frame.

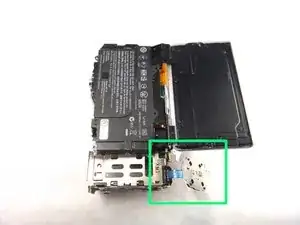

Поднимите экран LCD прямо вверх и открепите его от камеры. Рамка материнской платы прикреплена, и сборка легко отделится от камеры.

Шлейф, соединяющий экран LCD и материнскую плату, хрупкий. Будьте осторожны, чтобы не повредить провода или оба конца шлейфа.

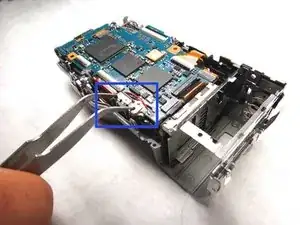

Удалите шлейф, соединяющий экран LCD и рамочную сборку с материнской платой. Используя пинцет, аккуратно потяните прямо из шлейфа, чтобы отключить его.

Всегда работайте осторожно при удалении внутренних шлейфов. Эти провода и ленты хрупкие.

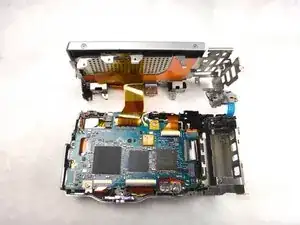

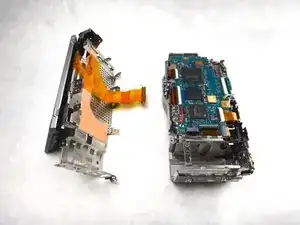

Экран LCD и рамка теперь должны быть отделены от основной камеры и выглядеть как на изображении.

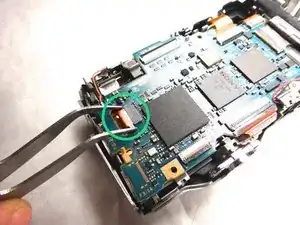

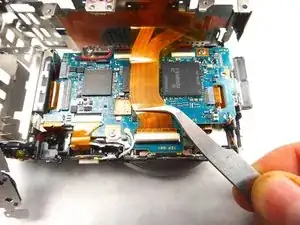

Удалите маленький шлейф с материнской платы, используя пинцет. Убедительно захватите шлейф рядом с соединением и потяните вверх под углом от материнской платы. Шлейф будет отсоединен от крепления.

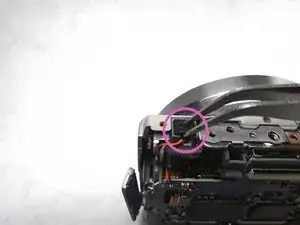

В левом верхнем углу материнской платы отсоедините черную втулку от корпуса, сжимая маленький язычок пинцетом и поднимая вверх.

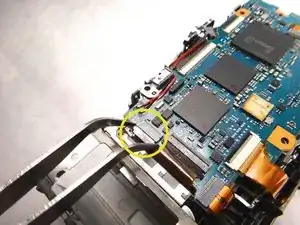

С левой верхней стороны материнской платы удалите первый шлейф из корпуса, используя пинцет. Надежно удерживайте шлейф пинцетом и потяните прямо из корпуса.

Затем удалите первый шлейф с правой стороны материнской платы. Используя пинцет, плотно захватите шлейф и потяните прямо из корпуса.

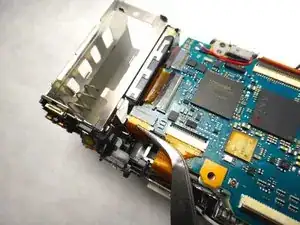

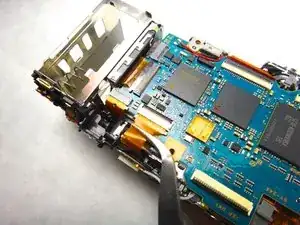

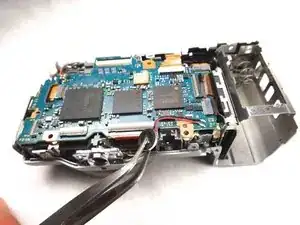

Удалите следующий шлейф с боковой стороны материнской платы. Для этого шлейфа вам может понадобиться захватить его с обеих сторон пинцетом, как показано, из-за недостатка места под шлейфом. Когда он надежно захвачен, потяните прямо из корпуса, чтобы удалить шлейф.

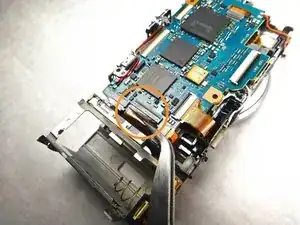

Удалите последний шлейф с противоположной стороны материнской платы с помощью пинцета. Удерживайте шлейф с обеих сторон и потяните прямо из корпуса, чтобы отсоединить его.

На нижней стороне материнской платы необходимо удалить маленькую металлическую рамку, закрывающую шлейф. Сожмите рамку с каждой стороны пинцетом и приподнимите, чтобы легко ее снять.

Сожмите кожух цилиндрического вывода с обеих сторон пинцетом и поднимите его из корпуса, чтобы удалить вывод.

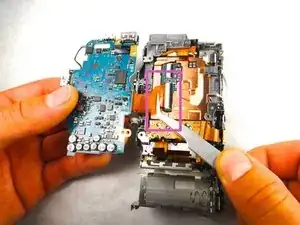

После удаления всех вторичных выводов поднимите материнскую плату от камеры, чтобы открыть основной вывод снизу. Удерживая материнскую плату одной рукой, сильно сожмите основной вывод вблизи корпуса пинцетом. Вытяните вывод прямо из корпуса, чтобы полностью отделить материнскую плату от камеры.

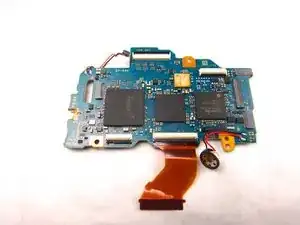

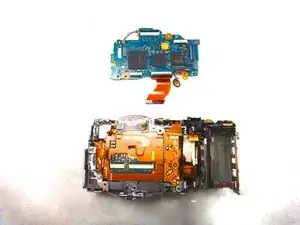

Удаленная материнская плата и корпус камеры теперь должны выглядеть, как показано.
