Замена ЖК-экрана Sony NEX-5R

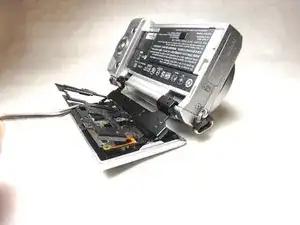

Поверните экран в верхнее вертикальное положение.

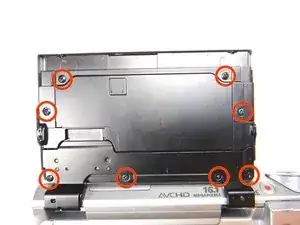

Удалите 8 чёрных винтов (1,0 мм) с задней панели экрана с помощью отвертки Phillips.

Не забудьте сохранить эти 8 винтов. Они очень маленькие и легко потерять.

Удалите чёрную пластину с помощью пинцета. (Будьте осторожны, чтобы не потерять маленький квадратный магнит, приклеенный к нижней стороне. Он обеспечивает автоматическую ориентацию экрана для селфи.)

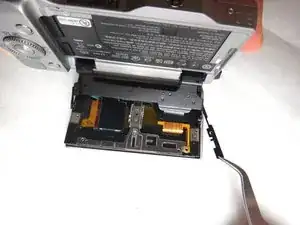

Удалите вторую чёрную металлическую пластину, используя пинцет.

Будьте осторожны с этой пластиной, её форма делает её хрупкой.

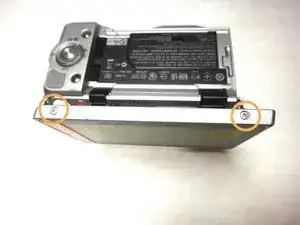

После удаления обеих пластин, удалите 2 винта Phillips (1,75 мм) внизу ЖК-экрана.

Снимите 2 металлических боковых компонента. Это позволит нам снять экран.

Удалите синюю плёнку, закрывающую бирюзовый чип.

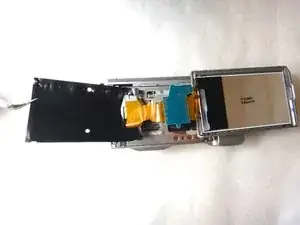

Отделите экран от задней панели.

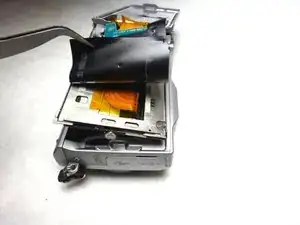

С помощью пинцета аккуратно снимите крупный прямоугольный чёрный лист.

Поверните лист так, чтобы он оказался на противоположной стороне экрана.

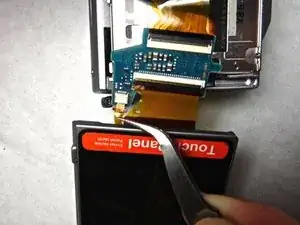

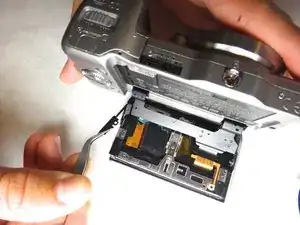

Используя пинцет, осторожно потяните маленький оранжевый язычок от задней панели.

Оранжевая лента очень хрупкая, поэтому не нарушьте её с помощью пинцета или не вырывайте из гнезда.

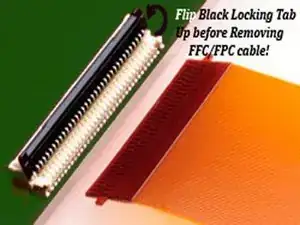

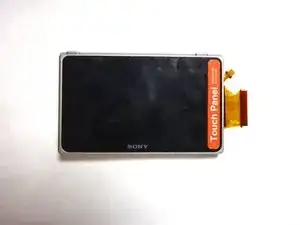

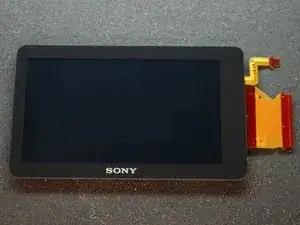

Используйте лопатку или пластиковый инструмент для открытия, чтобы поднять чёрный замковый язычок. Выдвиньте кабель прямо из гнезда и удалите дисплей.

Некоторые заменяемые ЖК-экраны не поставляются с пластиковым каркасом. Оригинальный каркас легко отделяется и может быть использован повторно. Выдавите ЖК из каркаса сзади. Это требует некоторого усилия. Будьте осторожны, чтобы не сломать каркас.

После отделения удалите клейкий материал между ними и замените его двусторонним скотчем.

При сборке приклейте полоски скотча к внутренним краям пластикового каркаса, а затем обрежьте их по размеру с помощью ножа Exacto.

Маленький гибкий кабель должен быть сложен вокруг внутреннего края пластикового каркаса, а затем снова сложен, чтобы встретиться с разъёмом. Следуйте за изгибами оригинального кабеля.
