Замена верхней панели Sony NEX-5R

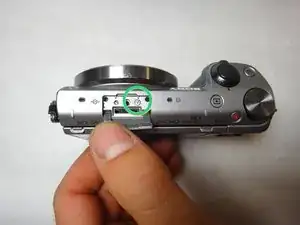

Откройте крышку отсека батареи, передвинув ползунок в положение «OPEN».

Выверните серебряный винт длиной 3,25 мм внутри отсека батареи крестовой отвёрткой.

Выверните внешний винт длиной 3,25 мм крестовой отвёрткой.

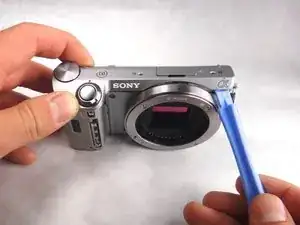

Используйте лопатку, чтобы приподнять угол корпуса от камеры.

Один элемент передней крышки теперь должен отделиться от корпуса камеры.

Выверните три винта (3,5 мм) на нижней части камеры крестовой отвёрткой.

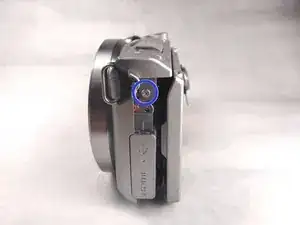

Откройте разъём HDMI и выверните два винта (3,5 мм) крестовой отвёрткой, которые оказались на этой стороне.

Выверните два винта 4 мм внутри отсека батареи и один винт 3,5 мм рядом с ними.

Смотря на нижнюю часть камеры, используйте лопатку, чтобы отвести заднюю крышку от корпуса камеры.

Снова используя лопатку, осторожно подденьте сверху камеры, чтобы снять заднюю рамку.

Задняя рамка хрупкая, поэтому используйте лопатку аккуратно.

Задняя крышка теперь должна быть снята и выглядеть так.

Выверните винт крестовой формы 3,5 мм под разъёмом вспышки.

Выверните винт крестовой формы 3,5 мм в верхнем левом углу камеры.

Используйте лопатку, чтобы пройти по шву верхней панели. Верхняя панель должна легко отойти.

Так должны выглядеть камера и верхняя панель после завершения руководства.
