Замена ЖК-дисплея Sony Alpha SLT-A55V
В этом руководстве вы замените экран ЖК-дисплея как единый модуль. Он продается в виде электронного узла, включающего плату, соединительный шлейф и сам экран. Для замены этой детали вам потребуется набор прецизионных отверток и набор пластиковых инструментов для вскрытия, чтобы "отщелкнуть" защелки.
Мы не нашли недорогого поставщика для этой детали. Возможно, будет дешевле приобрести подержанную или нерабочую SLT-A55V на запчасти.
Шаг 1

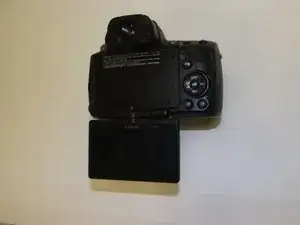

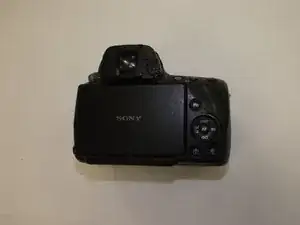

ЖК-дисплей расположен на задней части SLT-A55V.
Экран откидывается и может поворачиваться для просмотра в нескольких положениях.
Шаг 2
Начните замену со снятия задней крышки камеры.

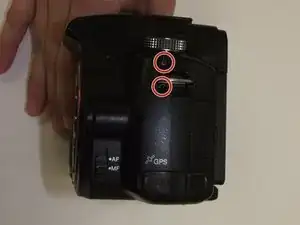

Задняя крышка крепится несколькими винтами с четырех сторон камеры. С левой стороны находятся два винта возле крепления для запястного ремня.
Шаг 3

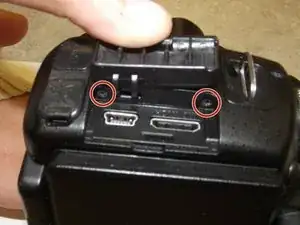

На той же стороне, что и в предыдущем шаге, поднимите резиновую заглушку, закрывающую порты USB и HDMI.
Снимите два винта.
Шаг 4

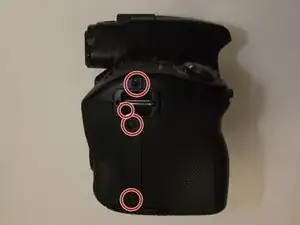

Снимите три винта с правой стороны корпуса.
Шаг 5

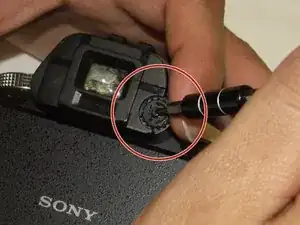

Снимите винт, крепящий регулятор фокусировки окуляра. Колесо фокусировки также будет снято.
Шаг 6

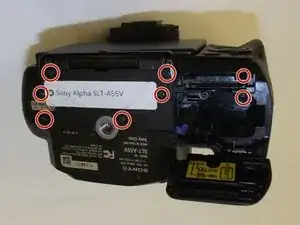

На нижней части камеры снимите семь винтов, указанных кружками на изображении слева.
Шаг 7

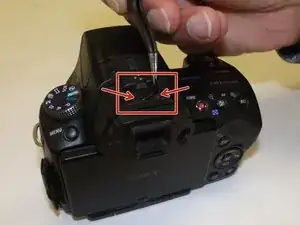

На верхней части камеры находится черная пластиковая наклейка, скрывающая два винта, которые необходимо удалить.
Эту наклейку можно использовать повторно. Отклейте ее и поместите на чистый лист пергаментной бумаги или бумаги для выпечки. Это предотвратит попадание грязи и пыли на клеевой слой.
Снимите два винта, находящиеся под наклейкой. Стрелки указывают расположение этих винтов.
Шаг 8
С помощью нейлоновой лопатки аккуратно подденьте и откройте крышку.
Чтобы правильно выполнить этот шаг, не повредив заднюю крышку, необходимо постепенно поддевать крышку по периметру корпуса.
Шаг 9
После того как крышка открыта, к ней подключены два гибких шлейфа. Эти шлейфы будут отсоединены на следующем шаге.
Шаг 10
С помощью пинцета аккуратно отсоедините гибкие шлейфы.
Шаг 11

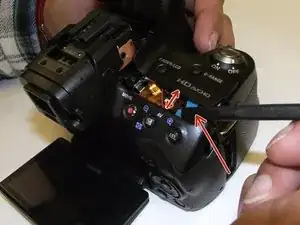

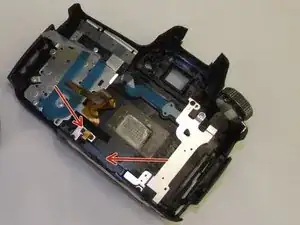

Отсоедините гибкий шлейф, указанный стрелкой слева на изображении.
Стрелка, указывающая на черную область, обозначает еще одну наклейку. Эту наклейку необходимо будет удалить, чтобы продеть шлейф через заднюю крышку. Этот шлейф подключен к ЖК-панели.
Шаг 12

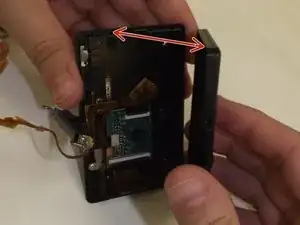

С помощью нейлоновой лопатки отделите корпус дисплея таким же способом, каким был разобран основной корпус.
Шаг 13

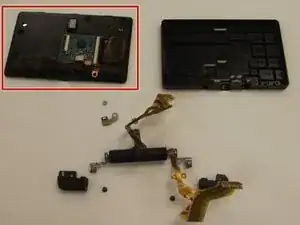

Отсоедините гибкий шлейф от ЖК-экрана.
Установите новый ЖК-экран и соберите устройство в обратном порядке.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
