Замена экрана ЖК-дисплея Sony NEX-5T

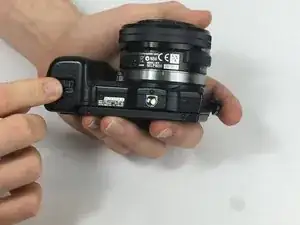

Откройте отсек батарей, сдвинув фиксатор вправо.

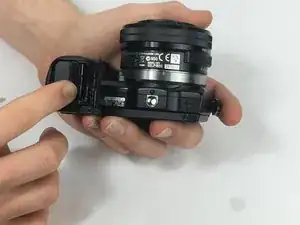

Нажмите на синий рычаг.

Батарея установлена на пружине, поэтому убедитесь, что вы её удерживаете, иначе она может выскочить.

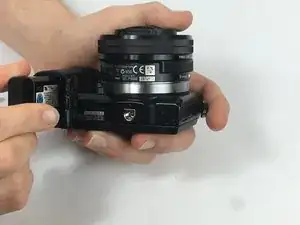

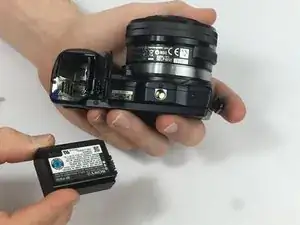

Извлеките батарею.

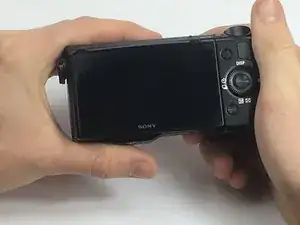

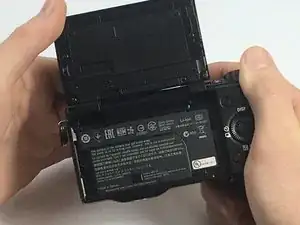

Возьмите устройство так, чтобы экран ЖК-дисплея был обращён к Вам.

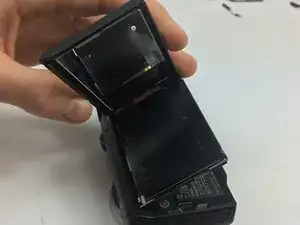

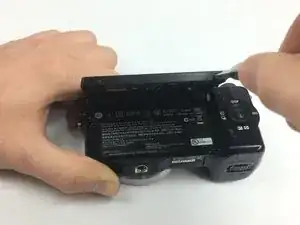

Удерживая одной рукой, приподнимите экран ЖК-дисплея, чтобы открыть винты, находящиеся под ним.

Отвинтите и снимите восемь винтов Phillips 00 длиной 1,2 мм.

При выкручивании винтов обязательно прилагайте достаточное усилие, чтобы не сорвать резьбу.

Снятие этих винтов ослабит пластины, закрывающие экран ЖК-дисплея.

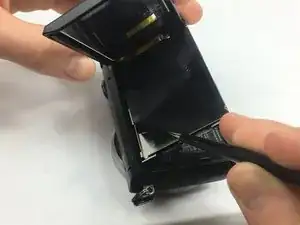

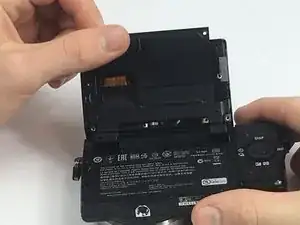

Снимите чёрную пластину, используя пальцы или пинцет.

Пластину может быть сложно снять. Попробуйте изменить положение экрана, чтобы облегчить процесс.

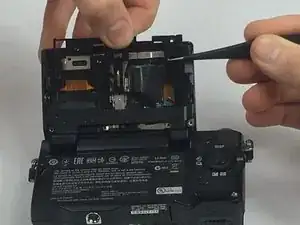

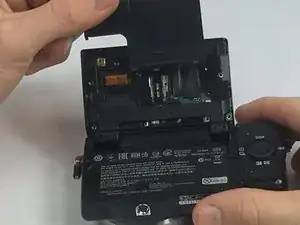

Снимите вторую пластину, оттянув её от камеры. На этом этапе можно использовать пинцет или пальцы.

Поверните камеру так, чтобы объектив был обращён вниз, а кнопка питания смотрела от Вас.

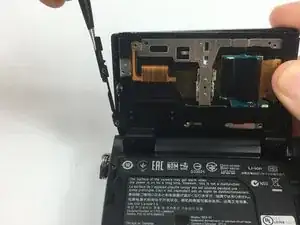

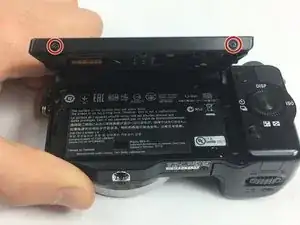

Снимите два винта Phillips 00 длиной 1,2 мм, показанных на изображении.

Снимите две металлические боковые накладки с боковой стороны экрана ЖК-дисплея.

Возможно, потребуется изменить положение экрана ЖК-дисплея, чтобы облегчить снятие.

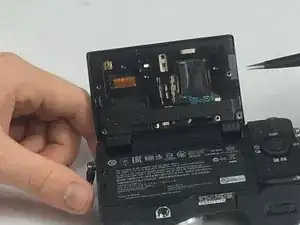

Используйте пинцет, чтобы отогнуть небольшую чёрную плёнку.

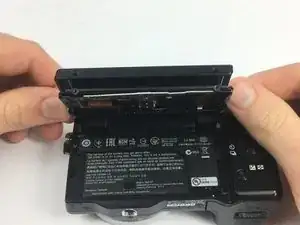

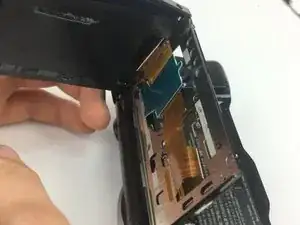

Поверните камеру и приподнимите экран ЖК-дисплея.

Будьте осторожны, не отводите экран слишком далеко от камеры, так как провода всё ещё подключены.

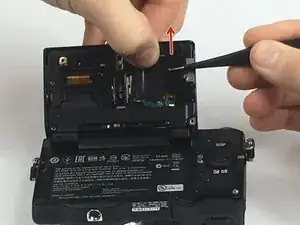

Это откроет доступ к большой чёрной прямоугольной плёнке, которую можно отогнуть пинцетом.

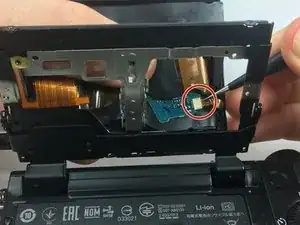

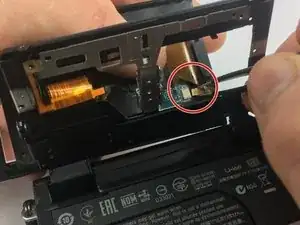

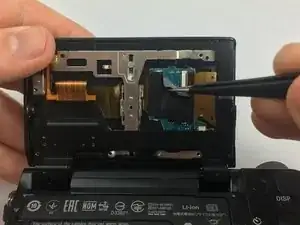

Поверните камеру и пальцами или пинцетом отключите первый провод.

Отсоединяйте провод осторожно, чтобы не повредить его.

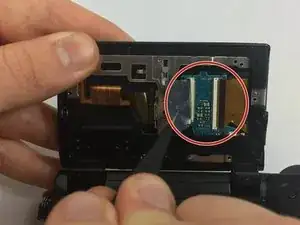

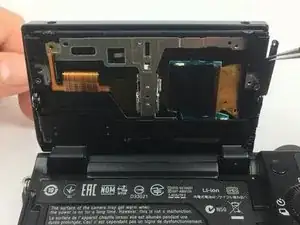

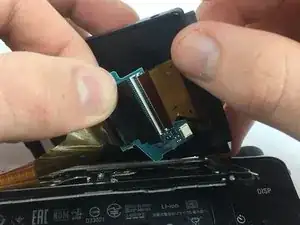

Поднимите язычок разъёма ZIF и вытяните провод из материнской платы.

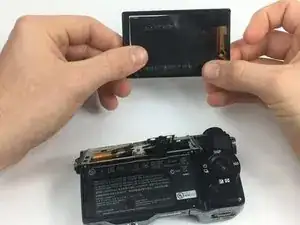

Вы можете снять свободную чёрную плёнку с задней стороны экрана ЖК-дисплея.

При покупке нового экрана ЖК-дисплея учитывайте, что некоторые модели поставляются без оригинальной пластиковой рамки. Вам, возможно, придётся отделить эти детали, выдавив экран из рамки сзади.

Для разрыва клеевого соединения требуется усилие, но будьте осторожны, чтобы не сломать рамку при его приложении.

При сборке наклейте ленту на внутренние края рамки ЖК-дисплея. После соединения может образоваться излишек — удалите его ножом.
