Замена ЖК-экрана Sony Cyber-Shot DSC-W330

Начните с того, что положите камеру плоской стороной на поверхность и снимите девять (9) чёрных винтов. Все винты одинаковой длины и взаимозаменяемы.

Примечание: по два (2) винта на каждой боковой стороне и пять (5) на нижнем торце.

Используйте пластиковый медиатор для аккуратного отслоения передней крышки.

Будьте осторожны и не применяйте силу при снятии крышки. Продвигайтесь по периметру, при необходимости разделяя части корпуса.

Переверните камеру на 180 градусов и аналогичным образом отстегните заднюю крышку.

После снятия наружных крышек серебристая боковая накладка должна легко отделиться от корпуса камеры.

Положите камеру объективом вниз. Используйте пластиковый медиатор, чтобы отщёлкнуть боковую панель с USB-разъёмом.

Примечание: если вы планируете снять верхнюю крышку, перейдите к Замене ЖК-экрана, чтобы снять экран перед продолжением к Шагу 5

Положите камеру объективом вниз. Отверткой с крестообразным шлицем открутите серебристый винт в углу рядом с кнопкой съёма фотографии.

Переверните камеру. С помощью пластикового медиатора отсоедините чёрный зажим рядом с кнопкой съёма.

Возьмитесь за верхнюю крышку и аккуратно снимите её с корпуса камеры.

После снятия наружного корпуса разместите устройство дисплеем вверх.

Осторожно подденьте ЖК-экран и отделите его от корпуса камеры.

Будьте осторожны, чтобы не повредить шлейфы; они всё ещё подключены к камере.

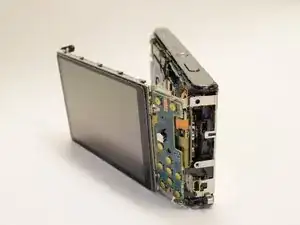

Поверните сборку ЖК-экрана через край корпуса камеры.

Примечание: будьте осторожны, чтобы не вырвать сборку из камеры. Она всё ещё прикреплена шлейфами!

С помощью пластикового медиатора аккуратно отожмите чёрную защёлку, фиксирующую большой шлейф в корпусе батареи.

Возьмите ЖК-экран пальцами и аккуратно вытяните большой шлейф из разъёма.

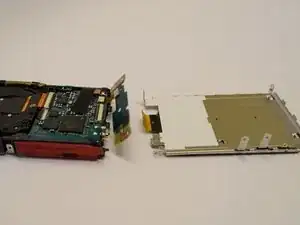

ЖК-экран теперь отсоединён от камеры.
