Замена объектива Sony Cyber-shot DSC-W5

Извлеките Memory Stick Pro из слота для карт на нижней стороне камеры.

Извлеките обе батареи.

Уберите по одному видимому винту с каждой стороны корпуса камеры.

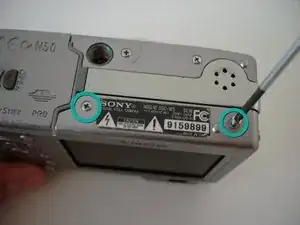

Удалите два винта, расположенные рядом с предупреждающей наклейкой на нижней стороне камеры.

Ни в коем случае не снимайте все четыре винта с нижней стороны.

Осторожно снимите заднюю крышку корпуса камеры.

При первом снятии корпус будет тугой. Проявите терпение и осторожно покачайте крышку взад-вперёд, пока она не сдвинется.

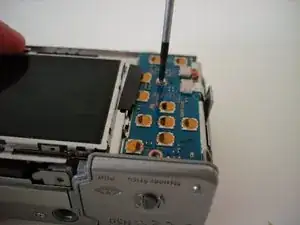

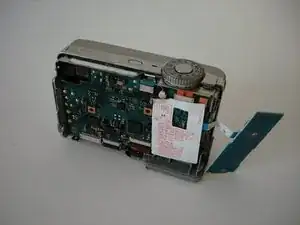

Снимите два винта, крепящие плату.

Отсоедините оранжевый кабель от платы.

Используйте тонкий предмет, например скрепку, чтобы аккуратно поддеть кабель из разъёма.

ЖК-экран вставлен в два паза: один внизу и один на левой кромке.

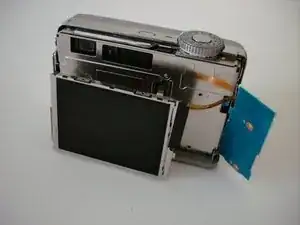

Сдвиньте ЖК-экран из двух пазов.

Не пытайтесь полностью снять экран — он всё ещё подключён к камере.

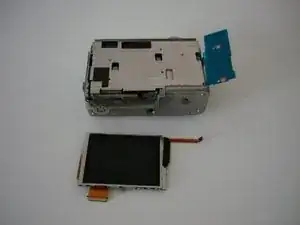

Чтобы снять ЖК-экран, отсоедините оранжевый кабель от платы.

При необходимости замените ЖК-экран.

Снимите два винта, крепящие стальную заднюю пластину.

Снимите стальную заднюю пластину.

Теперь удалите пластиковую пластину, закрывающую материнскую плату.

Предупреждение: Электрический шок С этого момента держите камеру только за хромированные края. Конденсаторы сохраняют заряд, даже если батареи извлечены.

Отсоедините синий кабель.

Отключите кабель вспышки (чёрный и белый провода) перед полным снятием передней крышки.

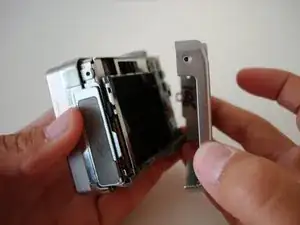

Осторожно начните снимать переднюю крышку.

Когда кабель освободится, отложите переднюю крышку в сторону.

Динамик теперь должен быть явно виден на нижней стороне камеры.

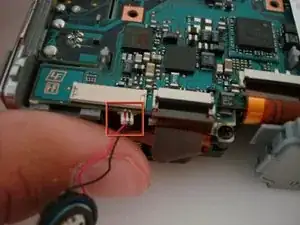

Аккуратно отсоедините динамик от материнской платы.

Замените динамик.

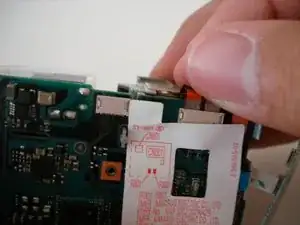

Снимите оранжевый кабель, соединяющий клемму батареи с материнской платой.

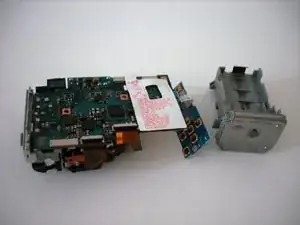

Клемма батареи теперь свободна от платы и может быть выдвинута.

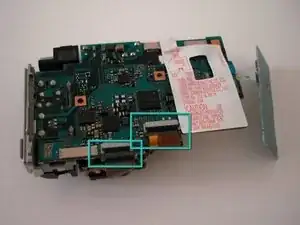

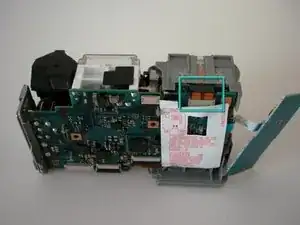

Отсоедините два кабеля, идущие от материнской платы к объективу.

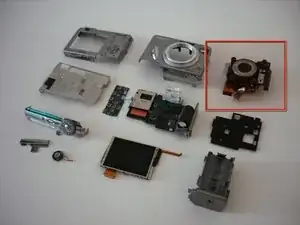

Снимите объектив.
