Замена платы цепи Sony Cyber-Shot DSC-W330

Держите камеру нижним краем к себе и найдите крышку отсека батареи в левом нижнем углу камеры.

Используйте чёрный фиксатор, чтобы отстегнуть крышку, сдвинув его в положение «Open».

Крышка отсека батареи должна легко открыться при аккуратном приподнимании её от корпуса камеры.

Отсек батареи открыт, батарею можно заменить.

ПРИМЕЧАНИЕ: батарея не показана в руководстве.

Положите камеру на ровную поверхность и извлеките девять (9) чёрных винтов. Все винты одинаковой длины и взаимозаменяемы.

Примечание: по два (2) винта с каждой стороны и пять (5) на нижнем крае.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать переднюю панель корпуса.

Будьте осторожны, не применяйте чрезмерную силу при снятии корпуса. Просто пройдитесь по всему периметру, разделяя соединения по мере необходимости.

Переверните камеру на 180 градусов и аналогичным образом отожмите заднюю панель корпуса.

После снятия внешних панелей серебристая боковая окантовка должна ослабнуть и отойти от корпуса камеры.

Положите камеру объективом вниз. Используйте пластиковый инструмент для вскрытия, чтобы отжать боковую панель с USB-разъёмом.

Примечание: если вы хотите снять верхнюю крышку, см. Замена ЖК-дисплея, чтобы удалить экран перед продолжением к Шагу 5

Положите камеру объективом вниз. Отверткой с крестообразным шлицем снимите серебристый винт в углу рядом с кнопкой съёмки.

Переверните камеру. Используйте пластиковый инструмент для вскрытия, чтобы отсоединить чёрный зажим рядом с кнопкой съёмки.

Возьмитесь за верхнюю крышку и аккуратно снимите её с корпуса камеры.

После снятия внешнего корпуса положите устройство экраном вверх.

Аккуратно отожмите ЖК-экран от корпуса камеры.

Будьте осторожны, чтобы не повредить плоские шлейфы, они всё ещё подключены к камере.

Поверните узел ЖК-экрана вокруг кромки камеры.

Примечание: будьте осторожны, чтобы не оторвать узел от камеры. Он всё ещё прикреплён плоскими шлейфами!

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять чёрную защёлку, фиксирующую большой плоский шлейф к корпусу батарейного отсека.

Возьмитесь за ЖК-экран пальцами и аккуратно вытяните большой плоский шлейф из разъёма.

ЖК-экран теперь отсоединён от камеры.

Аккуратно отожмите защёлку, удерживающую плоский шлейф, соединяющий плату управления камерой с сенсором и корпусом батареи.

Плата управления камерой теперь снята и может быть заменена в случае неисправности.

Положив камеру объективом вверх, используйте пластиковый инструмент, чтобы аккуратно надавить на две серые защёлки, расположенные на краю лицевой части камеры.

Переверните камеру. Положив камеру лицевой частью вниз, возьмитесь за серую крышку сбоку и аккуратно снимите её.

Будьте осторожны, не прикасайтесь к конденсатору в местах контакта, иначе можно получить удар током.

Используйте пластиковый инструмент для вскрытия, чтобы протолкнуть небольшой круглый серебристый динамик через вырез на боковой панели.

Возьмите динамик рукой и аккуратно снимите провода с фиксирующих клипс.

Положив камеру объективом вверх, используйте лопатку, чтобы захватить небольшой квадратный резиновый элемент и аккуратно вытащить его.

Примечание: не тяните слишком сильно, провода, подключенные к нему, короткие и их можно легко вытащить или повредить.

Внимание: Постарайтесь не прикасаться к проводам конденсатора во время работы. По возможности используйте зонд разряда конденсатора, чтобы безопасно разрядить конденсаторы от опасных зарядов.

Положите камеру так, чтобы объектив был направлен вниз. Возьмите чёрный конденсатор и аккуратно выньте узел из держателя.

Найдите гибкий шлейф, соединяющий конденсатор с верхней частью камеры. Схватите шлейф пальцами и аккуратно потяните наружу.

Примечание: Возможно, потребуется слегка покачать разъём вперёд-назад, чтобы вынуть его. Не прикладывайте большую силу при вытягивании шлейфа. Если вытянуть слишком трудно, используйте пластиковый медиатор, чтобы подтянуть разъём за боковые защёлки.

Теперь блок конденсатора вспышки отключён от камеры и может быть удалён.

Положив камеру объективом вниз, используйте пластиковый медиатор, чтобы аккуратно приподнять чёрные защёлки на двух креплениях гибких шлейфов.

Схватите чёрный пластиковый узел объектива пальцами и осторожно вытяните его из корпуса камеры со стороны ЖК-дисплея.

Вынув узел объектива из камеры, возьмитесь за один из шлейфов и аккуратно вытяните его из разъёма. Затем возьмите второй шлейф и снимите его.

Теперь узел объектива отсоединён от камеры и может быть удалён или заменён при необходимости.

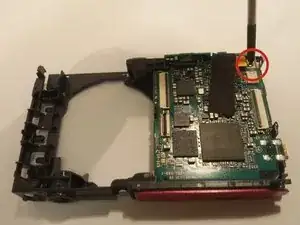

Разместите камеру так, чтобы объектив был направлен вниз. С помощью крестовой отвёртки удалите маленький серебристый винт в правом верхнем углу.

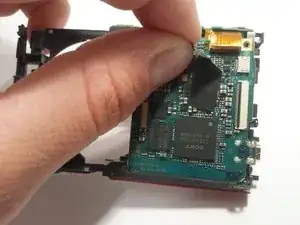

Аккуратно отслойте чёрную клейкую ленту от верхнего края.

Лента приклеена к гибкому шлейфу. Будьте очень осторожны, чтобы не порвать и не повредить шлейф при снятии ленты.

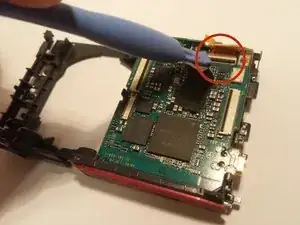

Используйте пластиковый инструмент для вскрытия, чтобы отжать чёрную фиксирующую вкладку вверх.

Аккуратно извлеките гибкий шлейф из разъёма

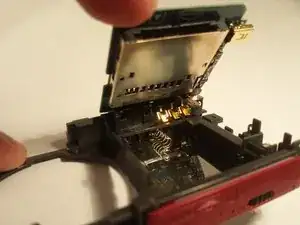

Возьмите печатную плату пальцами и аккуратно вытащите её из корпуса камеры.

Для этого придётся работать ею взад-вперёд, так как она плотно зафиксирована в камере.

Будьте осторожны, чтобы не повредить контакты клемм аккумулятора — они могут удерживать плату в батарейном отсеке.

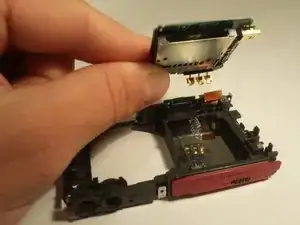

Печатная плата извлечена и при необходимости может быть заменена.
