Замена динамика Sony Cyber-shot DSC-W5

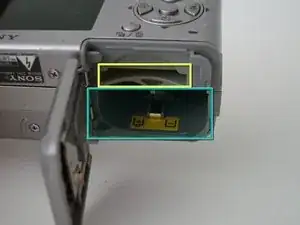

Извлеките Memory Stick Pro из слота для карт в нижней части камеры.

Извлеките оба аккумулятора.

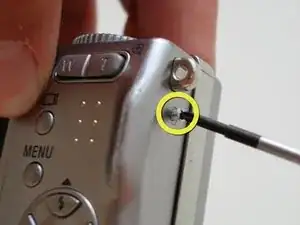

Удалите по одному видимому винту с обеих сторон камеры.

Удалите два винта, расположенные рядом с предупреждающей наклейкой на нижней стороне камеры.

НЕ удаляйте все четыре винта с нижней стороны.

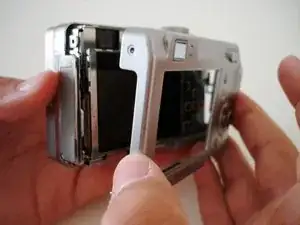

Осторожно снимите заднюю крышку с камеры.

При первом снятии корпус будет тугим. Действуйте терпеливо и аккуратно покачивайте крышку взад-вперёд, пока она не сдвинется.

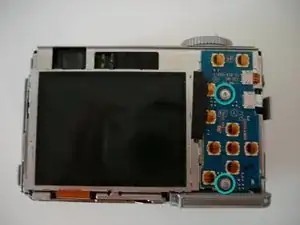

Удалите два винта, удерживающие плату.

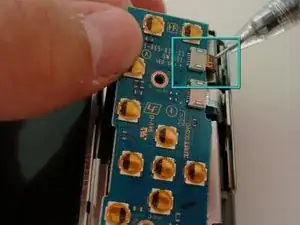

Отсоедините оранжевый кабель от платы.

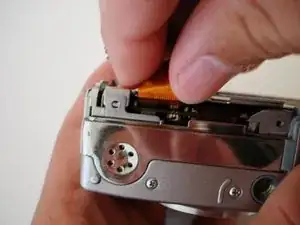

Используйте тонкий предмет, например скрепку, чтобы аккуратно поддеть кабель и отсоединить его от разъёма.

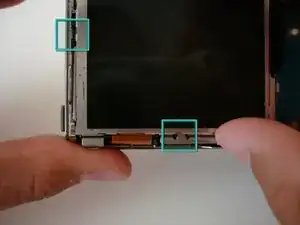

ЖК-экран зафиксирован в двух направляющих: внизу и по левому краю.

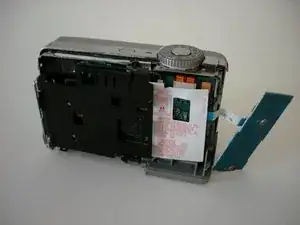

Выдвиньте ЖК-экран из двух направляющих.

Не пытайтесь полностью снять экран, он всё ещё подключён к камере.

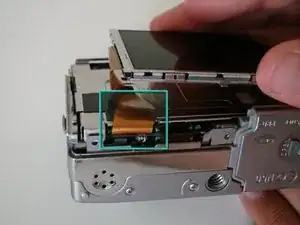

Чтобы снять ЖК-экран, отсоедините оранжевый кабель от платы.

При необходимости замените ЖК-экран.

Удалите два винта, удерживающие стальную заднюю пластину.

Снимите стальную заднюю пластину.

Теперь снимите пластиковую панель, закрывающую материнскую плату.

Предупреждение: электрический удар С этого момента держите камеру только за хромированные края. Конденсаторы могут сохранять заряд даже при извлечённых батареях.

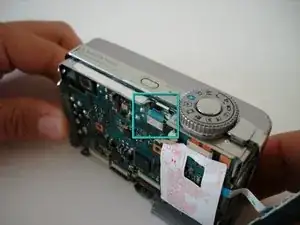

Отсоедините синий кабель.

Перед полным снятием передней крышки отключите кабель вспышки (чёрный и белый провода).

Аккуратно начните снимать корпус.

Когда кабель будет отсоединён, отложите переднюю крышку в сторону.

Динамик теперь должен быть хорошо виден на нижней стороне камеры.

Осторожно отсоедините динамик от материнской платы.

Замените динамик.
