Ремонт ЖК-экрана Sony Cyber-shot DSC-W290
Это руководство покажет, как заменить ЖК-экран камеры Sony Cyber-shot DSC-W290.
Шаг 1
Найдите крышку с надписью «open» на левой стороне нижней части камеры.
Сдвиньте крышку в направлении стрелки. Крышка откроется наружу сама.
Шаг 2
Сдвиньте синюю фиксирующую защёлку, чтобы освободить аккумулятор.
Вытащите аккумулятор из камеры.
Шаг 3
Верните крышку на место и поверните камеру на 180 градусов. Вы всё ещё смотрите на нижнюю часть камеры.
Вывинтите четыре винта Phillips #0 длиной 2,5 мм.
Шаг 4
Поверните камеру так, чтобы лицевая панель с надписью «5x Optical Zoom» была обращена к вам.
Вывинтите два винта Phillips #0 длиной 2,5 мм.
Когда винты почти выйдут, возможно, придётся достать их пинцетом.
Шаг 5
Поверните камеру так, чтобы правая боковая сторона была обращена к вам.
Вывинтите два винта Phillips #0 длиной 2,5 мм.
Когда винты почти выйдут, возможно, придётся достать их пинцетом.
Шаг 6
Поверните камеру так, чтобы задняя панель была обращена к вам.
Оттяните заднюю крышку прямо от ЖК-экрана.
Шаг 7
Поверните камеру так, чтобы левая сторона была обращена к вам.
Снимите левую боковую панель с камеры.
Шаг 8
Поверните камеру так, чтобы лицевая часть была обращена к вам.
Отстяните переднюю крышку прямо от камеры.
Правая боковая панель может отпасть при снятии передней панели.
Шаг 9
Поверните камеру так, чтобы правая сторона была обращена к вам.
Оттяните правую боковую панель от остальной части камеры.
Шаг 10
Так должна выглядеть камера после снятия всех внешних крышек.
Шаг 11
Аккуратно оттяните ЖК-экран вместе с его корпусом от материнской платы, как показано.
Осторожно, чтобы не вырвать ленточные кабели.
Шаг 12
Отсоедините маленький ленточный кабель, аккуратно потянув за место соединения с материнской платой.
Не прикладывайте чрезмерную силу при снятии кабеля — он может порваться.
Шаг 13
Отсоедините большой ленточный кабель, потянув за место его соединения с материнской платой.
Шаг 14

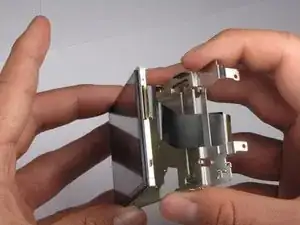

Оттяните ЖК-экран вместе с корпусом от остальной части камеры.
Шаг 15

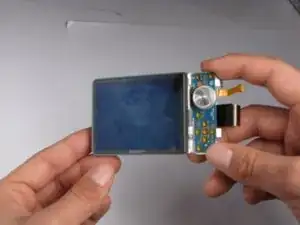

Поверните ЖК-экран вместе с корпусом так, чтобы экран был обращён к вам.

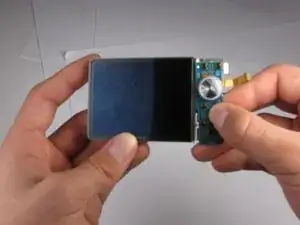

Аккуратно оттяните панель управления вниз, освобождая её от маленьких металлических защёлок.

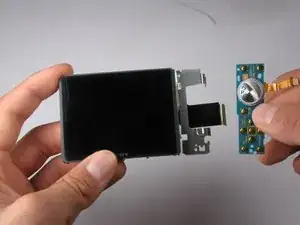

Поднимите панель управления от металла и осторожно вытащите ленточный кабель по мере подъёма.
Шаг 16
Поднимите ЖК-экран от металлического корпуса с правой стороны.
Сдвиньте ЖК-экран вправо и отведите от металлического корпуса.
Аккуратно вытащите ленточный кабель из отверстия в металлическом корпусе.
Шаг 17

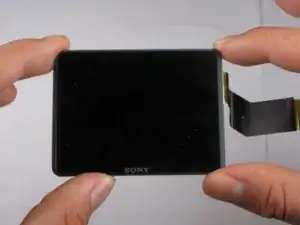

ЖК-экран теперь вынут из камеры.
Заключение
Для сборки устройства выполните эти операции в обратном порядке.
Перевод руководства с ifixit.com
