Замена лампы вспышки Sony Cyber-shot DSC-W290

Найдите крышку с надписью «open» на левой стороне нижней части камеры.

Сдвиньте крышку в направлении стрелки. Крышка откроется наружу самостоятельно.

Сдвиньте синюю фиксирующую защёлку, чтобы освободить аккумулятор.

Выньте аккумулятор из камеры.

Установите крышку и поверните камеру на 180 градусов. Вы по‑прежнему должны смотреть на нижнюю часть камеры.

Удалите четыре винта Phillips №0, 2.5 мм.

Поверните камеру так, чтобы перед вами оказалась левая боковая панель с надписью «5x Optical Zoom».

Удалите два винта Phillips №0, 2.5 мм.

Возможно, придётся вынимать винты пинцетом, когда они будут почти полностью выкручены.

Поверните камеру так, чтобы перед вами оказалась правая сторона.

Удалите два винта Phillips №0, 2.5 мм.

Возможно, придётся вынимать винты пинцетом, когда они будут почти полностью выкручены.

Поверните камеру так, чтобы сзади была обращена к вам задняя панель.

Оттяните заднюю крышку прямо от ЖК‑экрана.

Поверните камеру так, чтобы перед вами оказалась левая сторона.

Снимите левую боковую панель с корпуса камеры.

Поверните камеру так, чтобы перед вами была передняя часть корпуса.

Снимите переднюю крышку, оттянув её прямо от корпуса камеры.

Правая боковая панель может отвалиться при снятии передней крышки.

Поверните камеру так, чтобы перед вами была правая сторона.

Оттяните правую боковую панель от остальной части корпуса.

Камера должна выглядеть так после того, как вы сняли корпус со всех сторон.

Аккуратно оттяните ЖК‑экран вместе с его корпусом от материнской платы, как показано.

Будьте осторожны, чтобы не порвать ленточные кабели.

Отсоедините маленький ленточный кабель, аккуратно потянув за место его соединения с материнской платой.

Не прикладывайте чрезмерную силу при снятии кабеля — это может привести к его разрыву.

Отсоедините большой ленточный кабель, потянув за место его соединения с материнской платой.

Оттяните ЖК‑экран вместе с его корпусом от остальной части камеры.

Поверните камеру так, чтобы сзади была обращена к вам задняя часть.

Удалите винт Phillips №0, 2.5 мм, расположенный в верхней части камеры.

Приподнимите верхнюю крышку вверх и на себя.

Аккуратно отсоедините правый ленточный кабель от верхней панели камеры, потянув за место его соединения с верхней панелью.

Держите камеру большим пальцем на белом квадрате, чтобы кабель не был отсоединён от материнской платы.

Аккуратно отсоедините левый ленточный кабель от верхней панели камеры, потянув за место его соединения с верхней панелью.

Снимите верхнюю часть камеры и поверните её так, чтобы вниз была обращена нижняя сторона.

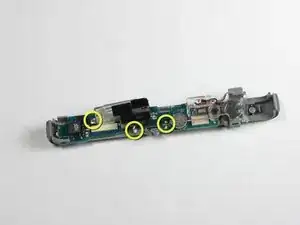

Отпаяйте три контакта, соединяющие лампу с небольшой платой.

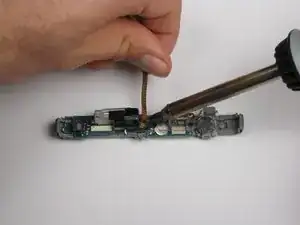

Удалите излишки припоя с помощью паяльника и оплетки для удаления припоя.

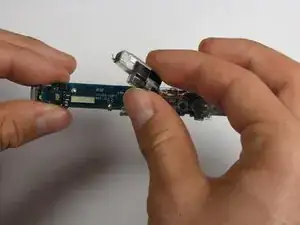

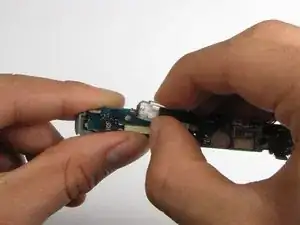

Осторожно покачайте лампу вспышки, чтобы извлечь её из контактов.

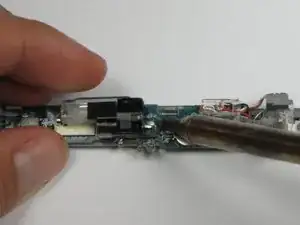

При необходимости прогрейте контакты паяльником во время извлечения.
