Замена конденсатора вспышки Sony Cyber-Shot DSC-W330

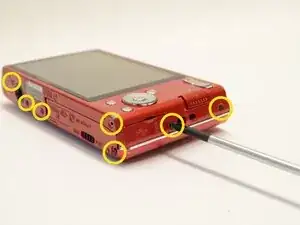

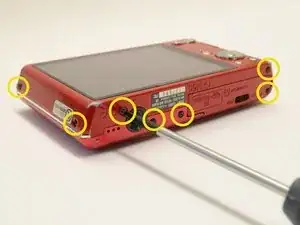

Начните с размещения камеры на плоской поверхности и снимите девять (9) чёрных винтов. Все винты одинаковой длины и взаимозаменяемы.

Примечание: по два (2) винта с каждой стороны и пять (5) на нижнем ребре.

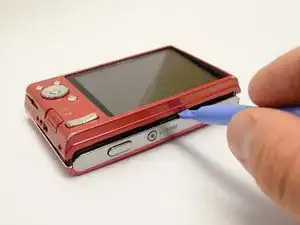

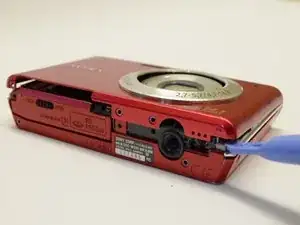

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать переднюю панель корпуса.

Будьте осторожны, не применяйте чрезмерную силу при снятии корпуса. Просто проходите по периметру, разделяя защёлки по мере необходимости.

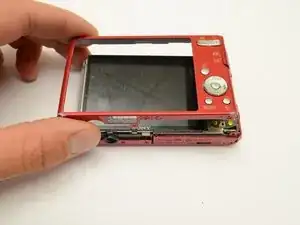

Переверните камеру на 180 градусов и аналогично отожмите заднюю панель корпуса.

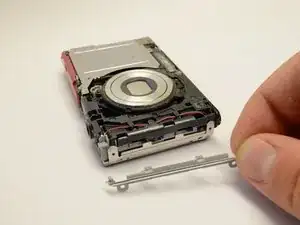

После снятия внешних крышек серебристая боковая накладка должна свободно отходить от корпуса камеры.

Разместите камеру так, чтобы объектив был направлен вниз. Используйте пластиковый инструмент для вскрытия, чтобы снять боковую панель с USB-разъёмом.

Примечание: если вы хотите снять верхнюю крышку, см. Замена ЖК-дисплея, чтобы удалить экран перед продолжением со Шагом 5

Разместите камеру объективом вниз. Отверткой с крестообразным шлицем снимите серебристый винт в углу рядом с кнопкой съёмки.

Переверните камеру. Используйте пластиковый инструмент для вскрытия, чтобы отсоединить чёрную защёлку рядом с кнопкой съёмки.

Возьмите верхнюю крышку и аккуратно снимите её с корпуса камеры.

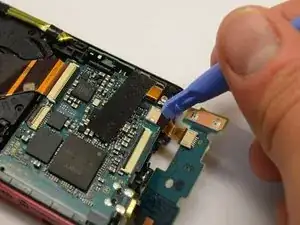

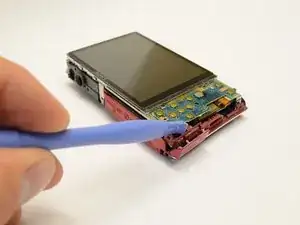

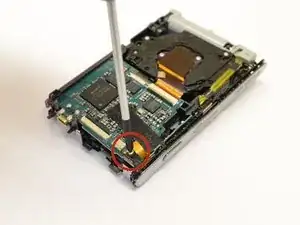

Аккуратно отожмите защёлку, удерживающую ленточный кабель, соединяющий плату управления камерой с модулем сенсора и отсеком батареи.

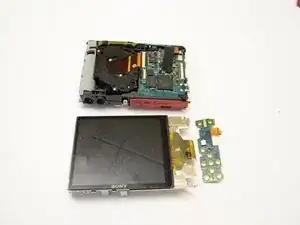

Плата управления камерой теперь снята и может быть заменена в случае неисправности.

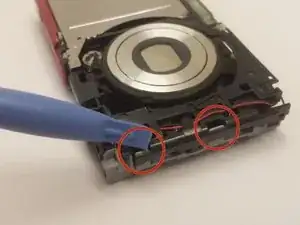

Положив камеру объективом вверх, используйте пластиковый инструмент для поддевания, чтобы аккуратно надавить на две серые защёлки, расположенные на краю лицевой части камеры.

Переверните камеру. Положив камеру лицевой частью вниз, возьмитесь за серую крышку на боковой стороне и аккуратно снимите её.

Будьте осторожны, не прикасайтесь к контактам конденсатора, чтобы избежать удара электрическим током.

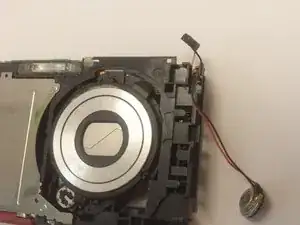

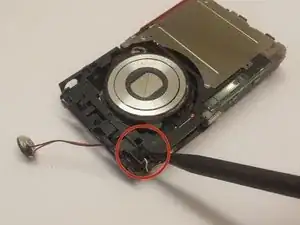

Используйте пластиковый инструмент для поддевания, чтобы протолкнуть небольшой круглый серебристый динамик через вырез на боковой стороне.

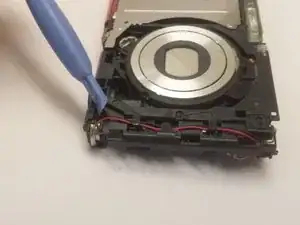

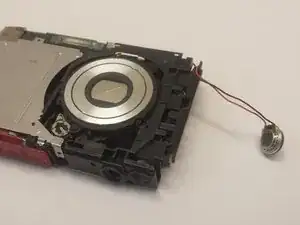

Возьмите динамик рукой и аккуратно снимите провода из удерживающих клипс.

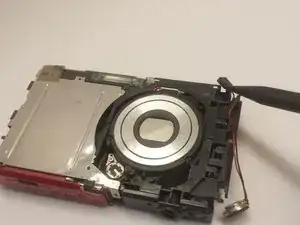

Положив камеру объективом вверх, используйте лопаточку, чтобы захватить небольшой квадратный кусочек резины и аккуратно вытащить его.

Примечание: не тяните слишком сильно — провода, соединённые с ним, короткие и их легко выдернуть или повредить.

Предупреждение: избегайте касания проводов конденсатора во время работы. По возможности используйте разрядный щуп для конденсаторов, чтобы безопасно разрядить конденсаторы.

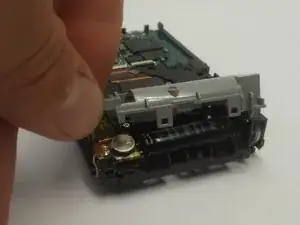

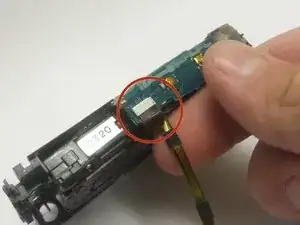

Разместите камеру объективом вниз. Возьмите чёрный конденсатор и аккуратно снимите узел с держателя.

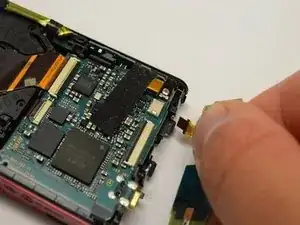

Найдите ленточный кабель, соединяющий конденсатор с верхней частью камеры. Захватите ленточный кабель пальцами и аккуратно потяните наружу.

Примечание: возможно, потребуется слегка покачивать разъём взад-вперёд, чтобы вынуть его. Не прикладывайте чрезмерную силу. Если вынуть слишком трудно, используйте пластиковый инструмент для вскрытия, чтобы тянуть разъём за боковые защёлки.

Теперь сборка конденсатора вспышки отключена от камеры и может быть удалена.
