Замена узла объектива Sony Cyber-Shot DSC-W330

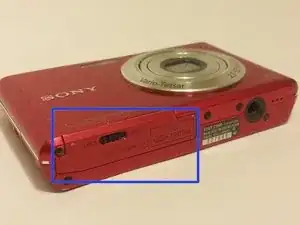

Держите камеру так, чтобы нижний край был обращён к Вам, и найдите крышку отсека батареи в нижнем левом углу камеры.

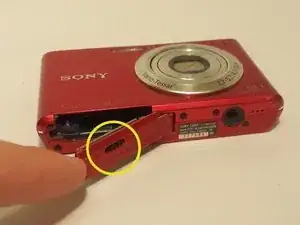

Используйте чёрный защёлку, чтобы отстегнуть крышку, сдвинув её в положение «Open».

Крышка отсека батареи должна легко открыться при лёгком оттягивании от корпуса камеры.

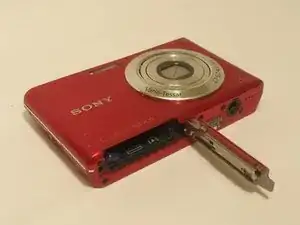

Отсек для батареи открыт — батарею можно заменить.

ПРИМЕЧАНИЕ: Батарея на изображениях не показана.

Положите камеру на ровную поверхность и снимите девять (9) чёрных винтов. Все винты одинаковой длины и взаимозаменяемы.

Примечание: по два (2) винта с каждой стороны и пять (5) на нижнем крае.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть переднюю панель корпуса.

Будьте осторожны и не применяйте чрезмерную силу при снятии панели. Пройдитесь по периметру корпуса и постепенно отделяйте защёлки там, где это необходимо.

Переверните камеру на 180 градусов и аналогичным образом подденьте заднюю панель корпуса.

После снятия наружных панелей серебристая боковая окантовка должна ослабнуть и отделиться от камеры.

Положите камеру объективом вниз. Используйте пластиковый инструмент для вскрытия, чтобы поддеть боковую панель с разъёмом USB.

Примечание: если Вы хотите снять верхнюю крышку, смотрите раздел Замена ЖК-дисплея для демонтажа экрана перед продолжением Шага 5

Положите камеру объективом вниз. Отверткой Phillips удалите серебристый винт в углу рядом с кнопкой съёмки.

Переверните камеру. Используйте пластиковый инструмент для вскрытия, чтобы отстегнуть чёрный зажим рядом с кнопкой съёмки.

Схватите верхнюю крышку и аккуратно снимите её с корпуса камеры.

После снятия наружного корпуса положите устройство дисплеем вверх.

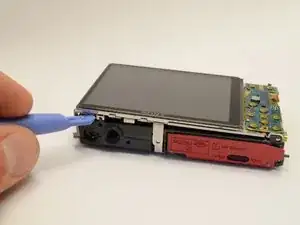

Аккуратно подденьте ЖК-экран и извлеките его из корпуса камеры.

Будьте осторожны, чтобы не повредить ленточные кабели — они всё ещё подключены к камере.

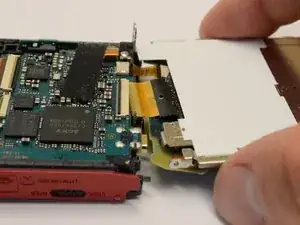

Поверните модуль ЖК-экрана вокруг края камеры.

Примечание: будьте осторожны, чтобы не оторвать модуль от камеры. Он всё ещё подключён ленточными кабелями!

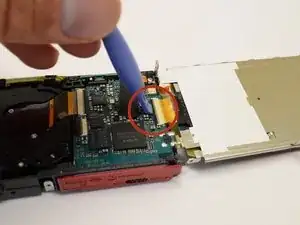

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять чёрную защёлку, фиксирующую большой ленточный кабель в корпусе аккумулятора.

Возьмите ЖК-экран пальцами и аккуратно извлеките большой ленточный кабель из разъёма.

ЖК-экран теперь отсоединён от камеры.

Осторожно подденьте защёлку, фиксирующую ленточный кабель, соединяющий плату управления камерой с сенсором и корпусом аккумулятора.

Плата управления камерой теперь снята и может быть заменена в случае неисправности.

Положив камеру объективом вверх, используйте пластиковый инструмент для вскрытия, чтобы аккуратно надавить на две серые защёлки, расположенные по краю лицевой части камеры.

Переверните камеру. Положив камеру лицевой частью вниз, захватите серую крышку на боковой стороне и аккуратно снимите её.

Будьте осторожны и не прикасайтесь к контактам конденсатора — можно получить удар током.

Используйте пластиковый инструмент для вскрытия, чтобы протолкнуть маленький круглый серебристый динамик через выступ на боковой стороне.

Возьмите динамик рукой и аккуратно снимите провода из фиксаторов.

Положив камеру объективом вверх, используйте лопатку, чтобы захватить маленький квадратный резиновый элемент и аккуратно вытащить его.

Примечание: не тяните слишком сильно — провода, подключенные к нему, короткие и их легко вырвать или повредить.

Внимание: Будьте осторожны, чтобы не прикасаться к проводам конденсатора во время работы. По возможности используйте щуп для разряда конденсаторов, чтобы безопасно снять с конденсаторов опасные заряды.

Разместите камеру объективом вниз. Возьмите чёрный конденсатор и аккуратно извлеките узел из держателя.

Найдите ленточный кабель, соединяющий конденсатор с верхней частью камеры. Захватите ленточный кабель пальцами и аккуратно потяните наружу.

Примечание: Возможно, понадобится слегка покачать разъем взад‑вперёд, чтобы извлечь его. Не прикладывайте большого усилия при вытягивании кабеля. Если извлечь трудно, используйте пластиковый рычаг, чтобы потянуть разъем за боковые защёлки.

Теперь сборка конденсатора вспышки отключена от камеры и может быть снята.

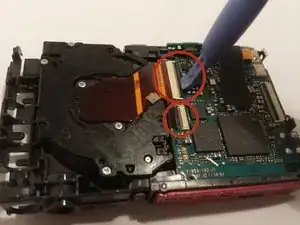

Положив камеру объективом вниз, используйте пластиковый рычаг, чтобы аккуратно приподнять чёрные защёлки на двух оконечностях ленточных кабелей.

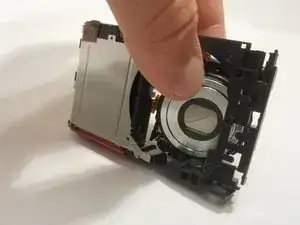

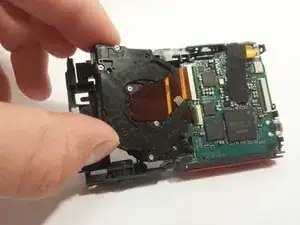

Возьмите чёрный пластиковый узел объектива пальцами и аккуратно выдвиньте его из корпуса камеры со стороны ЖК‑экрана.

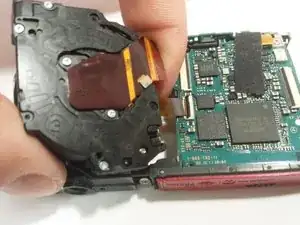

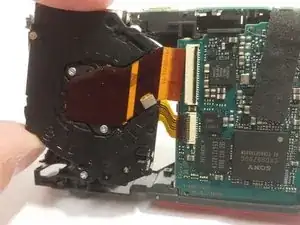

После того как узел объектива выдвинут из камеры, захватите один из ленточных кабелей и аккуратно вытащите его из разъёма. Затем возьмите второй ленточный кабель и извлеките его.

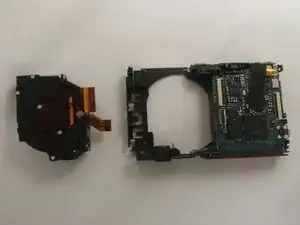

Теперь узел объектива отсоединён от камеры и может быть снят и при необходимости заменён.
