Ремонт материнской платы Sony Cyber-shot DSC-W290

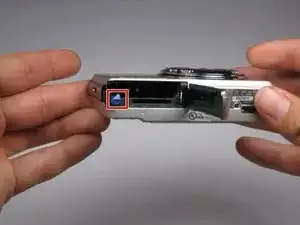

Найдите крышку с надписью «open» на левой стороне дна камеры.

Сдвиньте крышку в направлении, указываемом стрелкой. Крышка сама откроется наружу.

Сдвиньте синюю фиксирующую защёлку, чтобы освободить аккумулятор.

Выньте аккумулятор из камеры.

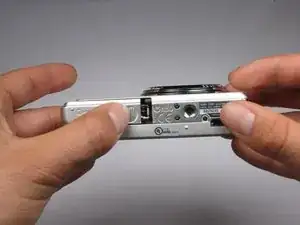

Верните крышку на место и поверните камеру на 180 градусов. Вы всё ещё должны смотреть на дно камеры.

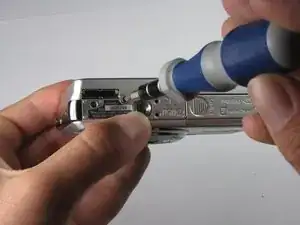

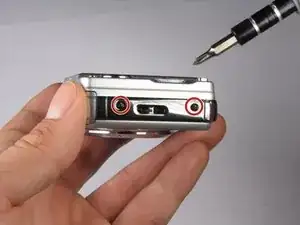

Удалите четыре винта Phillips №0, 2.5 мм.

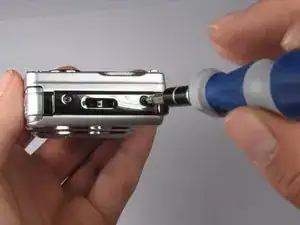

Поверните камеру так, чтобы перед Вами оказался левый бок с надписью «5x Optical Zoom».

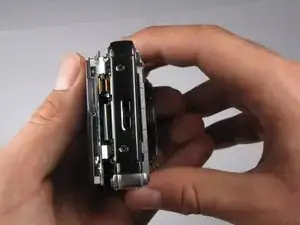

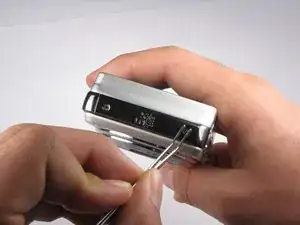

Удалите два винта Phillips №0, 2.5 мм.

Когда винты почти вынуты, возможно, придётся завершить их извлечение пинцетом.

Поверните камеру так, чтобы перед Вами оказался правый бок.

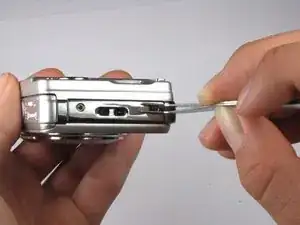

Удалите два винта Phillips №0, 2.5 мм.

Когда винты почти вынуты, возможно, придётся завершить их извлечение пинцетом.

Поверните камеру так, чтобы задняя панель была обращена к Вам.

Оттяните заднюю крышку прямо от ЖК-экрана.

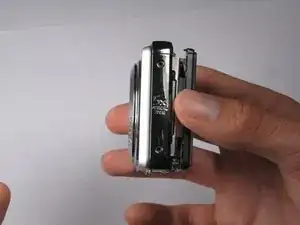

Поверните камеру так, чтобы перед Вами оказался левый бок.

Снимите левую боковую панель с корпуса камеры.

Поверните камеру так, чтобы перед Вами была лицевая часть.

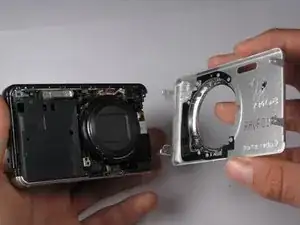

Оттяните переднюю крышку прямо от корпуса камеры.

Правая боковая панель может отвалиться при снятии передней панели.

Поверните камеру так, чтобы перед Вами оказался правый бок.

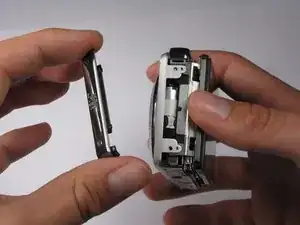

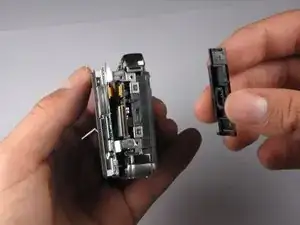

Оттяните правую боковую панель от остального корпуса камеры.

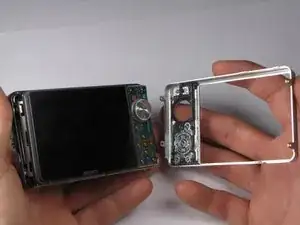

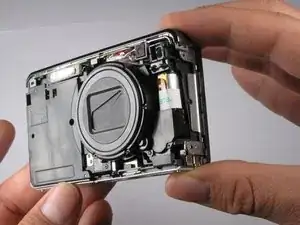

При правильном снятии всех крышек камера должна выглядеть так, как показано на этом изображении.

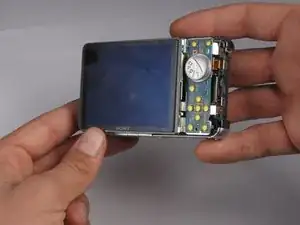

Аккуратно оттяните ЖК-экран и его корпус от материнской платы, как показано.

Будьте осторожны, чтобы не вырвать ленточные кабели.

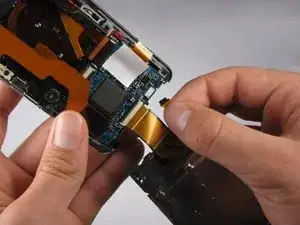

Отключите маленький ленточный кабель, аккуратно потянув за место его соединения с материнской платой.

Не прикладывайте чрезмерную силу при снятии кабеля, так как он может порваться.

Отключите большой ленточный кабель, потянув за место его соединения с материнской платой.

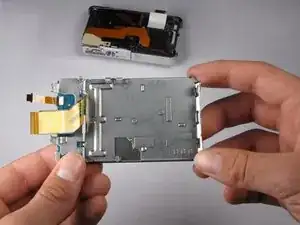

Оттяните ЖК-экран и его корпус от остальной части камеры.

Поверните камеру так, чтобы задняя часть была обращена к Вам.

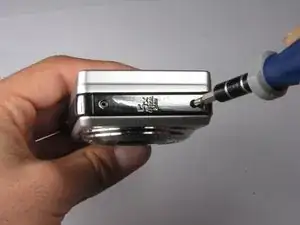

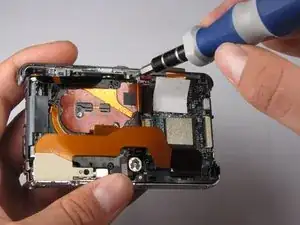

Удалите винт Phillips №0, 2.5 мм в верхней части камеры.

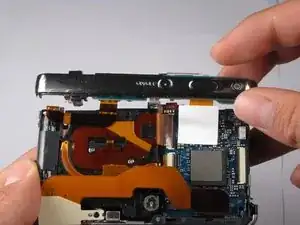

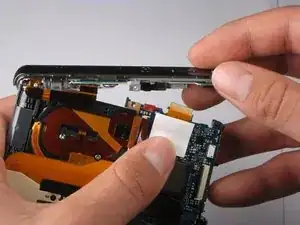

Поднимите верхнюю крышку вверх и к себе.

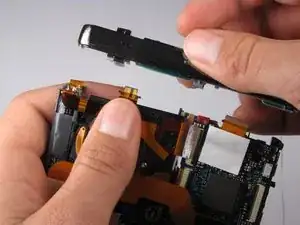

Аккуратно отсоедините правый ленточный кабель от верхней панели камеры, потянув за место его соединения с верхней панелью.

Держите камеру большим пальцем на белом квадрате, чтобы ленточный кабель не отключился от материнской платы.

Аккуратно отсоедините левый ленточный кабель от верхней панели камеры, потянув за место его соединения с верхней панелью.

Конденсаторы вспышки опасны! Будьте крайне осторожны при удалении конденсатора из камеры. Вы можете получить сильный удар током!

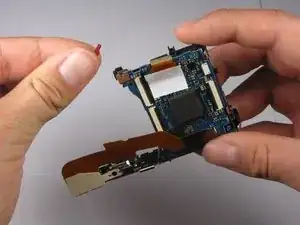

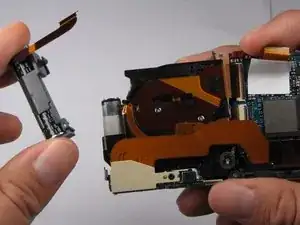

Удалите конденсатор вспышки из узла объектива.

Аккуратно отложите конденсатор вспышки в сторону от рабочего места.

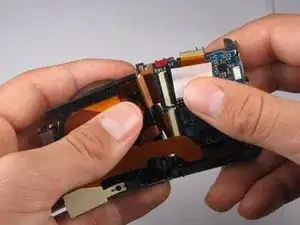

Аккуратно отключите верхний ленточный кабель от материнской платы, потянув за место его соединения с платой.

Отключите оставшийся верхний ленточный кабель, аккуратно потянув у основания его соединения с материнской платой.

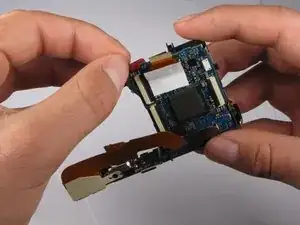

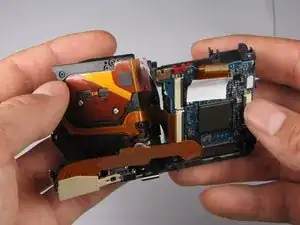

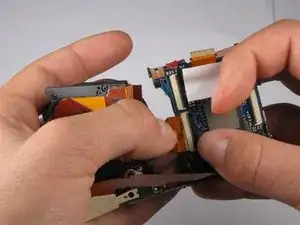

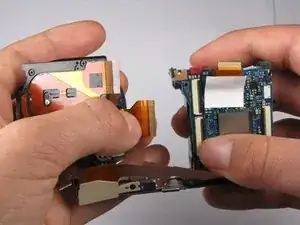

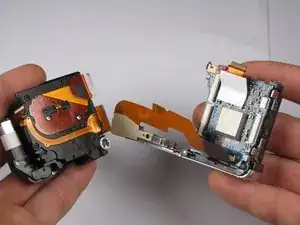

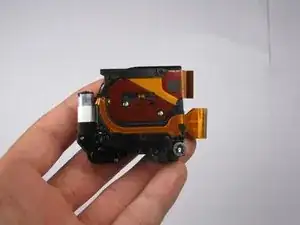

Отделите блок объектива от материнской платы.

Вы удалили блок объектива из камеры.

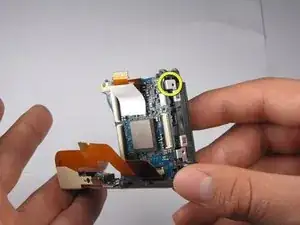

Снимите красную защёлку, удерживающую материнскую плату в корпусе.

Оттяните назад маленькую серую защёлку, расположенную с правой стороны камеры, чтобы освободить материнскую плату из корпуса.

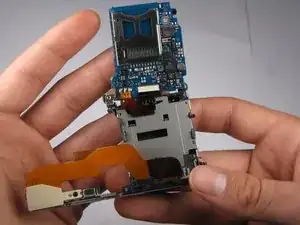

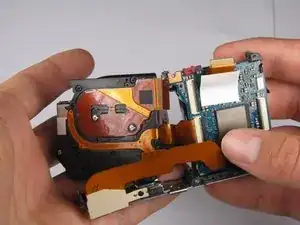

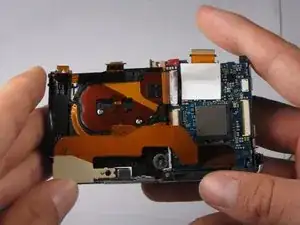

Поднимите материнскую плату из корпуса.

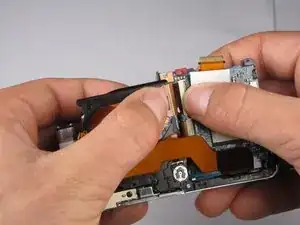

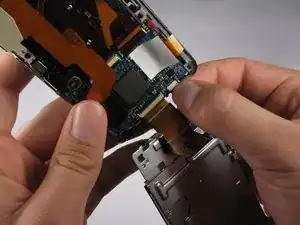

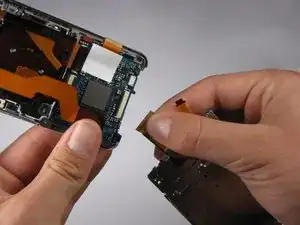

Осторожно отсоедините большой ленточный провод, потянув за провод в месте его подключения к материнской плате.

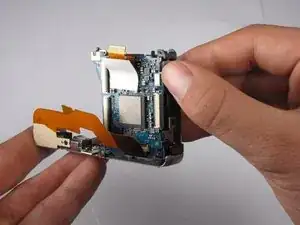

Чтобы полностью извлечь материнскую плату, необходимо выпаять маленький ленточный провод из корпуса.

Переверните материнскую плату вверх, чтобы повернуть её на другую сторону.

При выпаивании будьте осторожны, чтобы не обжечься и не повредить материнскую плату. Слишком высокая температура может повредить или уничтожить плату или ленточный провод.

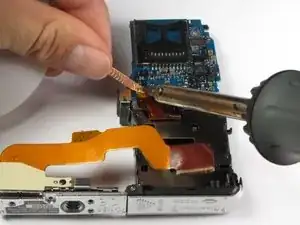

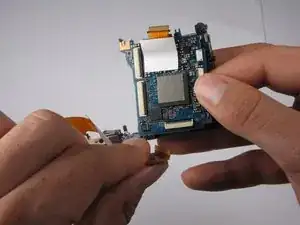

Осторожно выпаяйте три контакта, соединяющие ленточный провод с материнской платой.

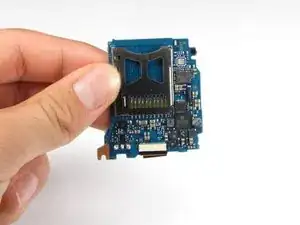

Вы удалили материнскую плату.
