Замена блока вспышки Sony Cyber-shot DSC-HX20V

Расположите устройство так, чтобы низ был направлен вверх, а объектив — к вам («вид снизу»).

Для дополнительной информации обратитесь к сервисному руководству. Ссылка на сервисное руководство.

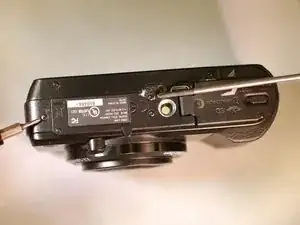

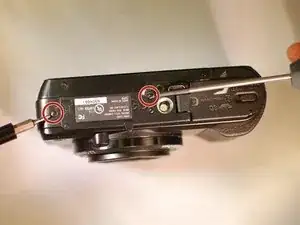

Удалите эти два чёрных винта с крестовой головкой M1.4 X 3.5.

Третий, не маркированный винт можно не удалять в данный момент.

Расположите устройство так, чтобы ЖК-экран был обращён к вам, а крышка HDMI — вверх (вид слева).

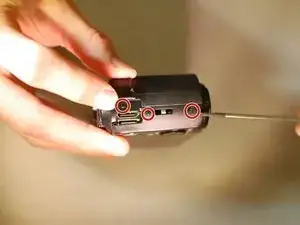

Удалите эти три чёрных винта с крестовой головкой M1.4 X 3.5.

Необходимо приподнять крышку HDMI, чтобы получить доступ к одному из винтов.

Расположите устройство так, чтобы логотип Wifi/GPS был вверх («вид справа»).

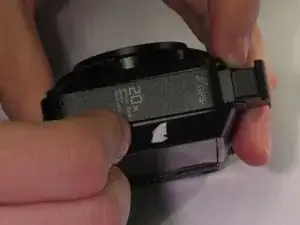

Используйте пластиковый инструмент для вскрытия и выполните поддевательное движение, чтобы приподнять боковую панель.

Осторожно сдвиньте панель вниз, так как защёлки легко ломаются.

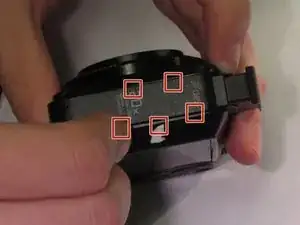

Области под квадратами приблизительно показывают расположение удерживающих лапок, показанных справа.

Будьте осторожны, чтобы не сломать удерживающие защёлки при подъёме этой панели.

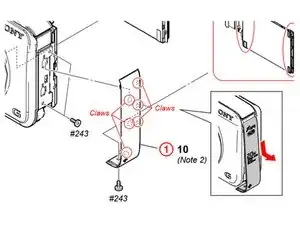

Добавлено изображение из сервисного руководства, показывающее, что эту боковую крышку следует сдвигать вниз перед снятием, а не только приподнимать, как показано на первой фотографии в этом шаге.

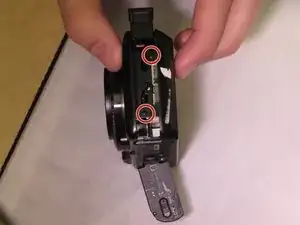

После снятия панели удалите два чёрных винта с крестовой головкой M1.4 X 3.5.

Расположите устройство так, чтобы ЖК-экран был обращён к вам («вид сзади»).

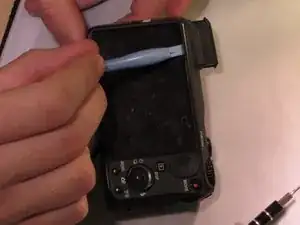

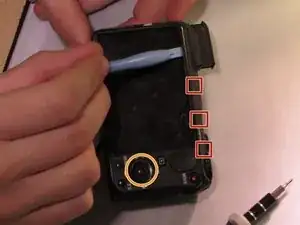

Используйте пластиковый инструмент для вскрытия и, выполняя поддевательное движение между корпусом и ЖК-экраном, от середины экрана в сторону правой части устройства освободите защёлки, удерживающие заднюю панель.

При установке задней крышки убедитесь, что модуль вспышки находится ВВЕРХ.

Задняя крышка должна сниматься легко, но вы можете услышать лёгкое щелканье или треск.

Роторное колесо и кнопка не закреплены. Они отпадут при снятии задней крышки. Отложите их для последующей сборки.

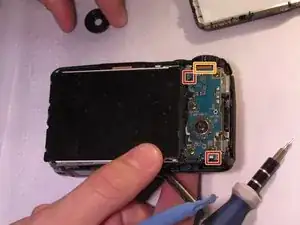

Отстегните маленькую печатную плату, осторожно нажав плату в направлении верха устройства и поднимая вверх.

Обратите внимание: вверху должен быть подключён ленточный кабель. Его пока отключать не нужно.

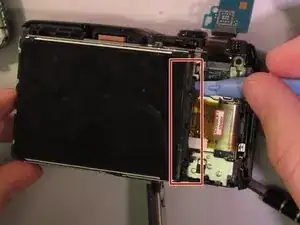

С помощью пластикового инструмента для вскрытия снимите чёрную прижимную скобу ЖК-экрана справа от экрана.

Обратите внимание на ориентацию чёрной прижимной скобы ЖК-экрана и на то, как она выходит из камеры.

В случае сомнений обратитесь к сервисному руководству. (Страницы 25-27) Нажмите, чтобы перейти к сервисному руководству. Эта часть имеет номер 3 на связанном рисунке.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять ЖК-экран из корпуса.

ЖК-экран должен быть подключён ленточным кабелем.

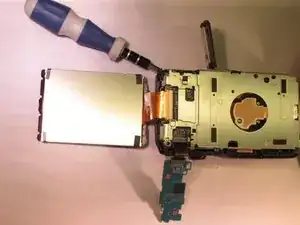

С помощью пластикового инструмента поднимите чёрную фиксирующую скобу, чтобы освободить ленточный кабель. Затем аккуратно вытяните ленточный кабель, чтобы снять его.

Будьте осторожны, чтобы не повредить кабель.

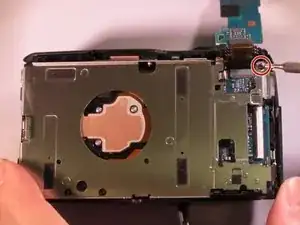

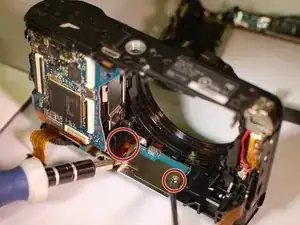

Удалите чёрный винт с крестовой головкой M1.4 X 3.5 в верхнем правом углу устройства.

Сервисное руководство для справки: нажмите, чтобы перейти к сервисному руководству.

Переориентируйте камеру так, чтобы вы смотрели на «вид сверху».

Удалите чёрный винт с крестовой головкой M1.4 X 3.5 рядом с кнопкой ВКЛ/ВЫКЛ, обведённый красным.

Расположите устройство так, чтобы вы смотрели на «вид снизу».

Удалите чёрный винт с крестовой головкой M1.4 X 3.5, расположенный рядом с креплением штатива.

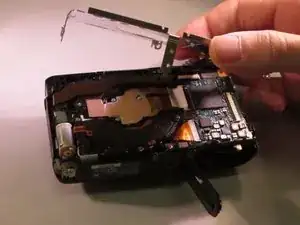

Поднимите алюминиевую заднюю пластину.

Это не должно требовать больших усилий. Если пластина не снимается легко, скорее всего остался винт.

Обратите внимание на ориентацию задней пластины для последующей сборки.

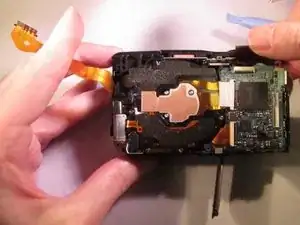

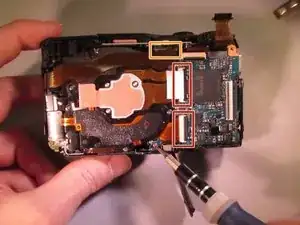

Соединения (красные квадраты) имеют небольшие чёрные фиксирующие скобы. Используя пластиковый инструмент для вскрытия, поднимите их вверх в направлении кабеля, чтобы разблокировать.

Верхний ленточный кабель просто вытягивается.

Для этого ленточного кабеля фиксирующая скоба отсутствует.

Поднимите блок объектива из корпуса.

Возможно, потребуется слегка надавить на переднюю часть объектива с передней стороны устройства, чтобы освободить блок объектива. При необходимости нажимайте на край, а не на кнопку спуска.

Заряженные конденсаторы могут привести к травмам или повредить устройство. При выполнении действий соблюдайте осторожность.

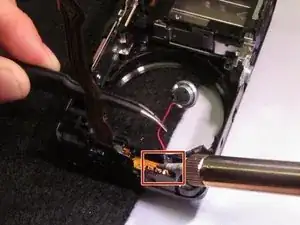

Разрядите конденсатор, подключив сопротивление-кондуит между выделенными квадратами.

Держите сопротивление-кондуит на месте не менее десяти секунд.

Сделайте кондуит с резистором 1 кОм (оберните резистор изоляционной лентой, оставив оголённые концы, используйте крокодильчики и т. п.).

Для справки обратитесь к сервисному мануалу. Нажмите, чтобы перейти на страницу сервисного мануала о разрядке конденсатора.

Используйте пинцет, чтобы снять фиксатор динамика. Места крепления крючков указаны, но не точны.

Снимите динамик, отпаивая его проводники.

Этот шаг необязателен.

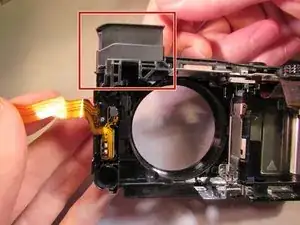

Подтяните вспышку вверх, как показано.

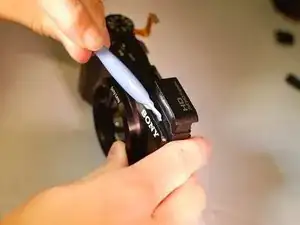

Сверху камеры вставьте пластмассовый инструмент для вскрытия между вспышкой и корпусом, чтобы извлечь вспышку.

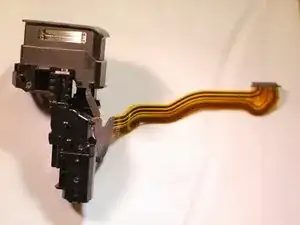

Вот как должен выглядеть модуль вспышки после извлечения.

Это справочное изображение: модуль можно дополнительно разбирать, но это не обязательно.
