Sony Cyber-shot DSC-HX100V Замена ЖК-экрана

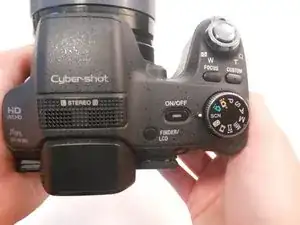

Убедитесь, что камера выключена.

Нажмите кнопку ПИТАНИЕ, чтобы выключить камеру.

Будьте осторожны, данные могут быть утрачены, если камера останется включённой.

Используйте крестовую отвёртку размера #00 для удаления винтов 1.59 мм #00.

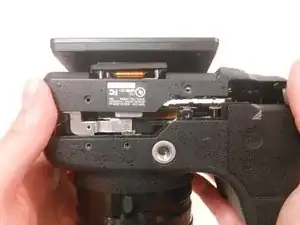

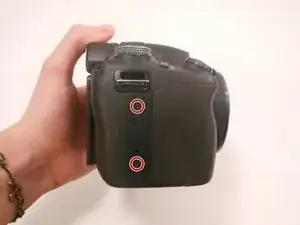

Снимите 2 винта на боковой стороне камеры.

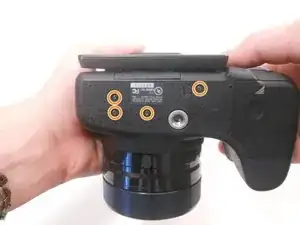

Снимите 4 винта на нижней части камеры.

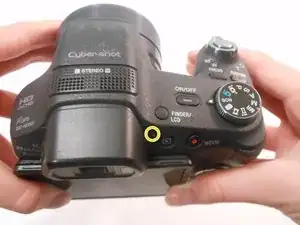

Снимите 1 винт рядом с окуляром.

Наклоните экран вперёд.

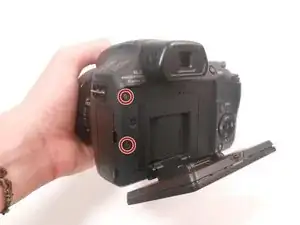

Удалите два винта 1.59 мм #00 слева крестовой отвёрткой #00.

Сдвиньте заднюю панель камеры вверх.

Используйте лопатку, чтобы помочь поддеть заднюю панель.

Откройте заднюю панель, чтобы получить доступ к внутренней части камеры.

Аккуратно потяните оранжевый гибкий кабель, чтобы разделить две части камеры.

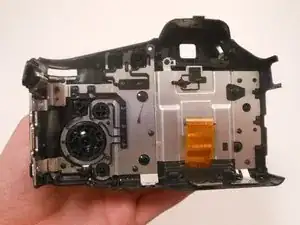

Отложите переднюю часть камеры в сторону.

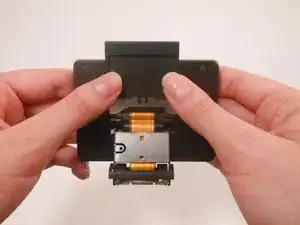

Переверните всю заднюю панель так, чтобы экран был направлен вверх.

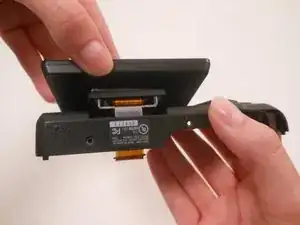

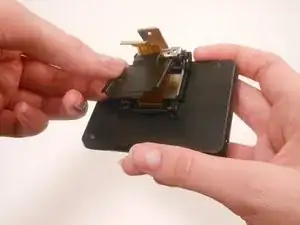

Поднимите экран вверх, чтобы отделить его от задней панели.

Отложите заднюю панель в сторону. Теперь сосредоточимся на экране.

Поверните экран так, чтобы сторона с винтом была обращена к вам.

Удалите винт 1.59 мм #00 крестовой отвёрткой #00.

Переверните экран, чтобы просмотреть заднюю сторону.

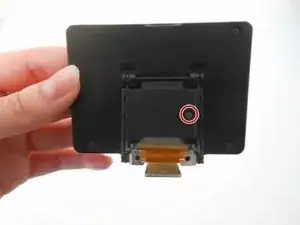

Используйте крестовую отвёртку #00, чтобы удалить винт 1.59 мм #00.

Переверните экран так, чтобы он был обращён вниз, а оранжевый гибкий кабель — сверху.

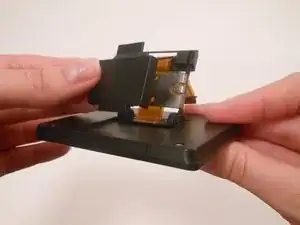

Поднимите маленькую чёрную панель, чтобы снять её с экрана.

Поднимите всю панель с оранжевым гибким кабелем.

За оранжевым гибким кабелем находится небольшая чёрная панель.

Поднимите панель вверх и снимите её.

Переверните экран так, чтобы оранжевый гибкий кабель был направлен вниз.

Нажмите на скользящую панель и сдвиньте её вверх, чтобы снять.

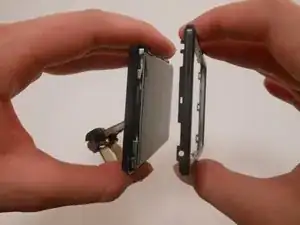

Снимите рамку с экрана.

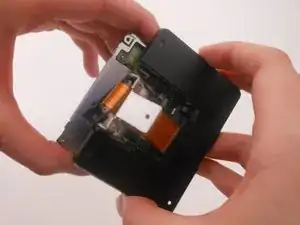

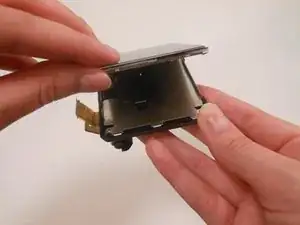

Поднимите экран вверх, чтобы просмотреть внутренности.

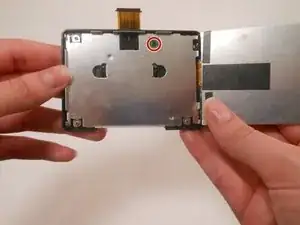

Используйте крестовую отвёртку размера #00, чтобы удалить винт 1.59 мм внутри зелёного квадрата.

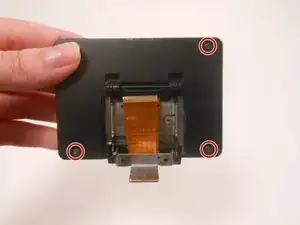

С помощью крестовой отвёртки #00 удалите три винта 1.59 мм #00 с задней панели.

Поднимите чёрную панель с задней стороны, чтобы снять её.

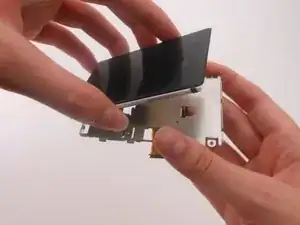

Поднимите весь экран вверх.

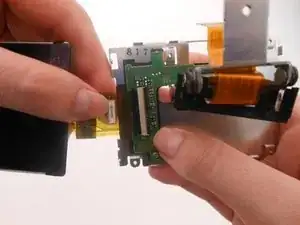

Аккуратно потяните оранжевый гибкий кабель, чтобы отсоединить экран от серебристой панели.
