Замена ЖК-экрана Panasonic Lumix DMC-FX37
Это руководство достаточно простое в отношении общей разборки устройства. Тем не менее при работе с хрупкими ленточными кабелями требуется осторожность. Кроме того, ЖК-экран закреплён небольшим количеством клея. Если у Вас возникают трудности при поддевании экрана, рекомендуется слегка подогреть переднюю часть экрана (сторону дисплея), чтобы расплавить клей.
Шаг 1
Выверните оба винта 3 мм на нижней части камеры, крепящие боковую панель.
Шаг 2
Выверните оставшийся винт 3 мм, удерживающий боковую панель, и полностью снимите панель.
Шаг 3
С противоположной стороны камеры выверните два винта 3 мм.
Снимите нижнюю боковую панель и поместите её вместе с соответствующим винтом 3 мм.
Шаг 4
Снимите переднюю панель (панель вокруг корпуса объектива) с камеры.
Отсоедините два ленточных кабеля, подключённых к задней панели (панели с ЖК-экраном), подняв соответствующие защёлки и аккуратно вытянув шлейф.
Внимание: при снятии задней панели два ленточных кабеля довольно хрупкие, и оба должны быть отключены, прежде чем панель можно будет полностью снять.
Снимите заднюю панель с камеры.
Шаг 5
Снимите верхнюю панель управления (подключённую к батарее вспышки) с камеры.
Верхняя панель управления соединена с остальной частью камеры хрупким многоконтактным разъёмом. Будьте осторожны, чтобы не погнуть контакты!
Шаг 6

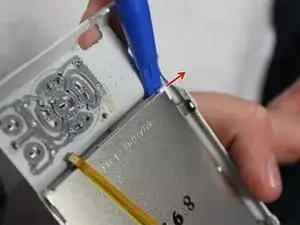

Используйте пластиковый инструмент для поддевания, чтобы отщёлкнуть ЖК-экран.
Внутренние кромки ЖК-экрана покрыты небольшим количеством клея. Если у Вас возникают трудности с отщёлкиванием экрана, примените небольшое количество тепла к передней части экрана, чтобы расплавить клей.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
