Замена корпуса объектива Panasonic Lumix DMC-FX37
Это руководство покажет, как почти полностью разобрать устройство. Из-за этого процесс может занять значительное время, если Вы никогда раньше не выполняли разборку. Если Вы ищете руководство для доступа непосредственно к элементам объектива, это руководство этого не покажет. Однако при наличии терпения возможно разобрать корпус объектива.
Шаг 1
Удалите оба винта 3 мм на дне камеры, крепящие боковую панель.
Шаг 2
Удалите оставшийся винт 3 мм, удерживающий боковую панель, и полностью снимите панель.
Шаг 3
На противоположной стороне камеры удалите два винта 3 мм.
Снимите нижнюю боковую панель и поместите её вместе с соответствующим винтом 3 мм.
Шаг 4
Снимите переднюю панель (панель вокруг корпуса объектива) с камеры.

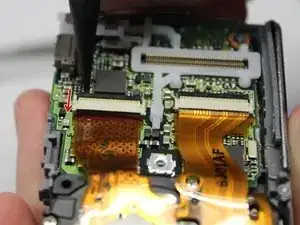

Отсоедините два ленточных кабеля, подключённых к задней панели (панели с ЖК-экраном), подняв соответствующие фиксаторы и аккуратно вынув кабель.
Внимание: при снятии задней панели два ленточных кабеля довольно хрупкие и оба должны быть отключены, прежде чем панель можно будет полностью снять.
Снимите заднюю панель с камеры.
Шаг 5
Снимите верхнюю панель управления (соединённую с батареей вспышки) с камеры.
Верхняя панель управления соединена с остальной частью камеры хрупким многоконтактным разъёмом. Будьте осторожны, чтобы не согнуть контакты!
Шаг 6

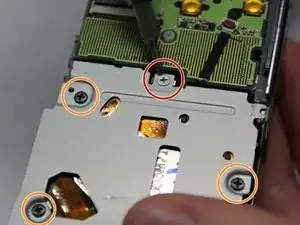

Выверните серебряный винт 2 мм с защитной панели.
Выверните три чёрных винта 8 мм с защитной панели.
Обязательно запомните, где находятся эти винты — вкручивание длинного винта в короткое отверстие может повредить устройство!

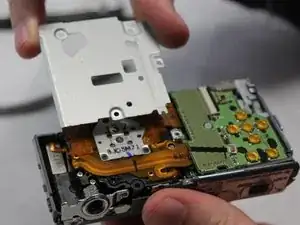

Полностью снимите защитную панель.
Шаг 7

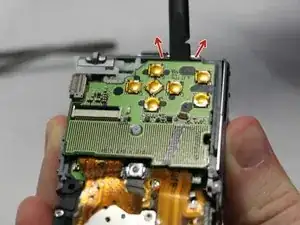

Вставьте плоский конец лопатки под материнскую плату и поверните. Это отсоединит её от остальной части устройства.
Шаг 8

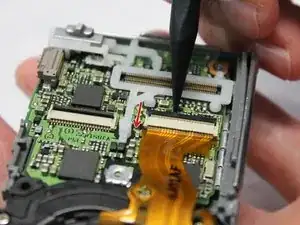

С помощью острого конца лопатки отогните вверх две чёрные защёлки, удерживающие ленточные кабели на месте.
Шаг 9

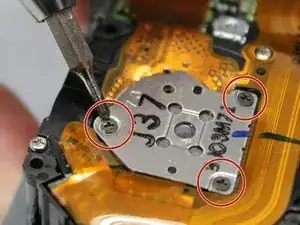

Выверните три винта 3 мм, удерживающие фотоприёмник на месте.
Поднимите фотоприёмник и аккуратно потяните его, чтобы освободить теперь отключённый ленточный кабель.
Шаг 10
Аккуратно приподнимите и снимите корпус объектива, вытянув его из теперь отключённого ленточного кабеля.
Заключение
Для повторной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
