Замена неработающего кабеля дигитайзера Panasonic Lumix DMC-FX9
Если кабель дигитайзера вашего фотоаппарата Panasonic Lumix DMC-FX9 вышел из строя, следуйте этому руководству для его замены. Следуя этому руководству, вы сможете продолжить использование вашего фотоаппарата.
Кабель дигитайзера важен для работы камеры, так как передает сигналы дисплея с материнской платы на экран камеры. Он необходим для работы камеры и получения живого изображения с объектива.
Обязательно извлеките аккумуляторы из вашего фотоаппарата перед началом выполнения данного руководства.
Шаг 1

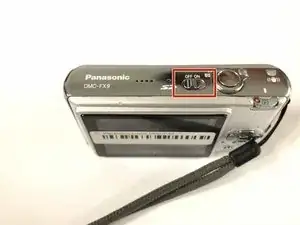

Выключите устройство, найдя переключатель питания на верхней части камеры.
Шаг 2

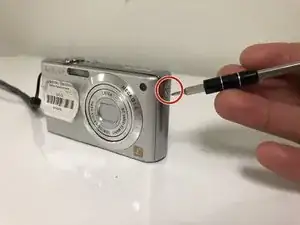

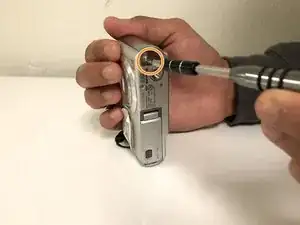

Удалите винт, расположенный с правой стороны камеры.
Удалите винт, расположенный в нижней правой части камеры, и снимите крышку с камеры.
Шаг 3

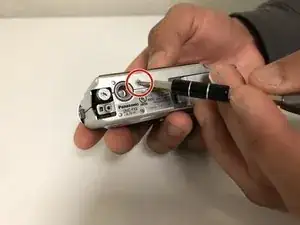

Удалите винт, расположенный на основании камеры.
Шаг 4

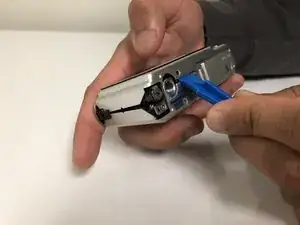

Осторожно поднимите верхнюю часть камеры. Будьте аккуратны, чтобы не порвать кабель дигитайзера.
Шаг 5

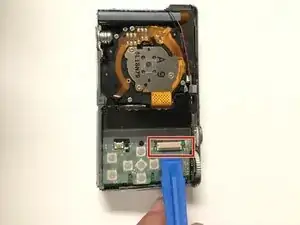

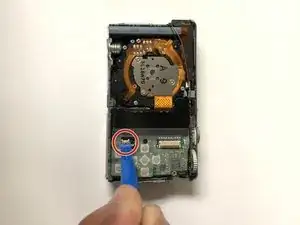

Откройте большую зажим с помощью лопатки или других инструментов. Повторите для меньшего зажима.
Шаг 6

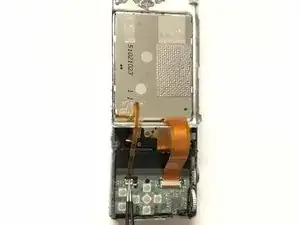

Осторожно возьмите тонкую ленту и вставьте конец кабеля в защелку. Сделайте это для обеих сторон.
Шаг 7

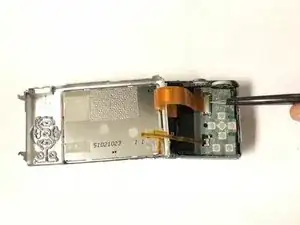

После того как лента помещена в защелку, осторожно закройте зажимы, опуская их вниз. Повторите этот шаг для обеих сторон.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
