Замена ЖК-экрана Panasonic Lumix DMC-FX07

Камеры

ЖК-экран является одной из самых важных компонентов камеры. Он удобно показывает вам фотографии, сделанные вашей камерой, и отображает параметры и настройки для вашей камеры.

Шаг 1

Переместите переключатель на крышке батареи в положение Открыто.

Крышка автоматически откроется, когда вы отпустите ее.

Шаг 2

Сдвиньте маленький серый язычок в правом верхнем углу влево. Батарея немного выскочит.

Держите палец подальше от батареи, когда она выскочит.

Шаг 3

Вставьте карту памяти и отпустите.

Карта памяти немного выскочит.

Выньте карту памяти.

Шаг 4

Открутите маленькие винты по бокам камеры.

Винты с левой стороны (#00P, 4.7 мм) длиннее, чем винт с правой стороны (#00P, 3.3 мм).

Шаг 5

Открутите три маленьких винта на дне (#00P, 3.3 мм).

Дно упадет.

Шаг 6

Приподнимите заднюю крышку снизу, поддевая нижний край лопаткой.

Осторожно поднимите заднюю крышку рукой снизу вверх.

Шаг 7

Поднимите язычки на ZIF-разъемах.

Шлейфы должны легко выйти из ZIF-разъемов.

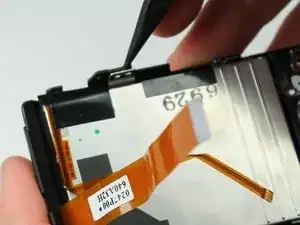

Шаг 8

Замена ЖК-экрана Panasonic Lumix DMC-FX07Замена ЖК-экрана Panasonic Lumix DMC-FX07Перевод руководства с ifixit.com
