Замена экрана Panasonic Lumix DMC-FX9

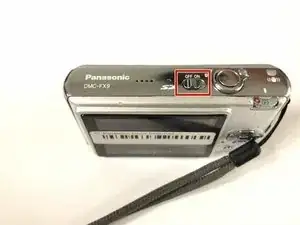

Убедитесь, что устройство выключено, проверив положение переключателя вправо. Переключатель питания находится на верхней стороне камеры.

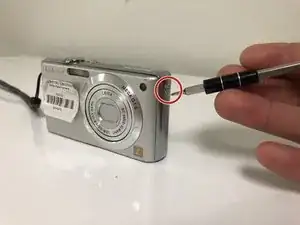

Используйте отвертку Philips #00 для винта на левой стороне камеры.

На нижней стороне камеры есть еще один винт, который является частью левой крышки.

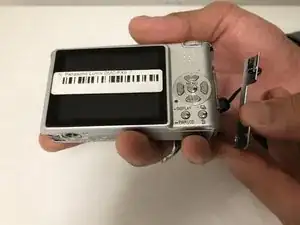

Используйте отвертку Philips #00 для удаления двух винтов на правой крышке камеры.

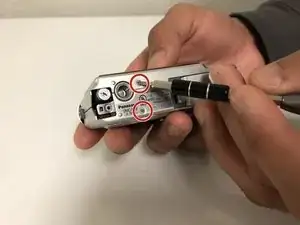

Используйте отвертку Philips #00 для удаления винтов на нижней стороне камеры.

Убедитесь, что держите камеру, так как это последние два винта, которые удерживают камеру на месте.

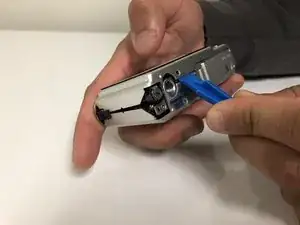

Осторожно поместите инструмент для открытия между двумя крышками и аккуратно приложите усилие вверх, чтобы разделить крышки.

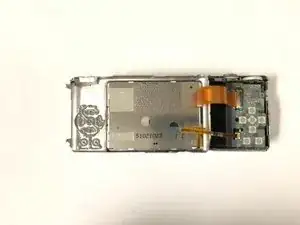

Существует два кабеля дигитайзера, которые соединяют LCD-экран с материнской платой камеры.

Кабели дигитайзера закреплены фиксирующими планками.

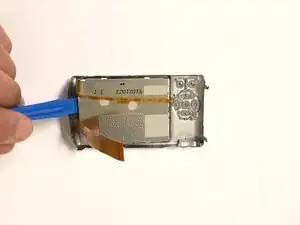

Осторожно используйте инструмент для открытия, чтобы поддеть фиксирующие планки вверх, чтобы отключить кабели дигитайзера.

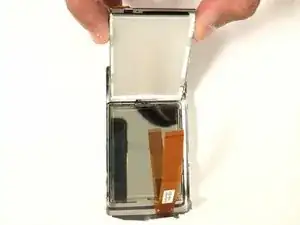

Осторожно используйте инструмент для открытия, чтобы удалить LCD-экран из стеклянной рамки.

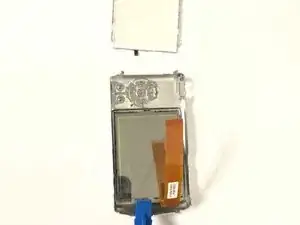

Осторожно используйте инструмент для открытия, чтобы отделить экран от рамки.
