Замена блока вспышки Panasonic Lumix DMC-FX07
Это руководство проведёт Вас через шаги по замене блока вспышки.
Шаг 1
Переведите переключатель на дверце батарейного отсека в положение Open.
После отпуска дверца автоматически откроется.
Шаг 2
Сдвиньте маленькую серую защёлку в правом верхнем углу влево. Батарея немного выйдет наружу.
Уберите палец с зоны, куда выскакивает батарея.
Шаг 3
Нажмите на карту памяти и отпустите.
Карта памяти чуть выдвинется.
Выньте карту памяти.
Шаг 4
Отвинтите маленькие винты по бокам корпуса камеры.
Винты с левой стороны (#00P, 4.7 мм) длиннее, чем винт с правой стороны (#00P, 3.3 мм).
Шаг 5
Отвинтите три маленьких винта снизу (#00P, 3.3 мм).
Нижняя часть корпуса отвалится.
Шаг 6
Подденьте нижнюю заднюю крышку лопаткой и приподнимите её.
Осторожно приподнимите заднюю крышку рукой снизу вверх.
Шаг 7
Поднимите защёлки на ZIF-разъёмах.
Шлейфы легко выйдут из ZIF-разъёмов.
Шаг 8
С помощью лопатки подденьте верхнюю крышку, двигая лопатку вдоль всего стыка между верхней и передней крышками.
Осторожно, не повредите цилиндрический конденсатор на плате под верхней крышкой.
Шаг 9

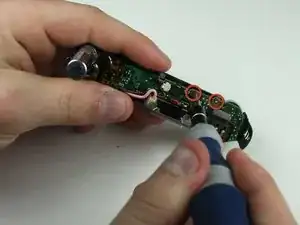

Отвинтите маленькие винты под верхней крышкой (#00P, 1.7 мм).
Шаг 10
Вставьте руки под плату управления, нажмите защёлки и приподнимите плату управления вверх, чтобы вынуть её.
Выключатель питания и кнопка стабилизации изображения могут выпасть.
Шаг 11

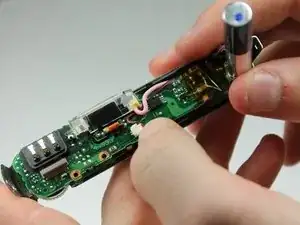

Блок вспышки жёстко припаян к верхней плате.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
