Замена фотоприёмника Panasonic Lumix DMC-FX37

Удалите оба винта 3 мм на нижней части камеры, крепящие боковую панель.

Удалите оставшийся винт 3 мм, удерживающий боковую панель, и полностью снимите панель.

На противоположной стороне камеры снимите два винта 3 мм.

Снимите нижнюю боковую панель и положите её вместе с соответствующим винтом 3 мм.

Снимите переднюю панель (панель вокруг корпуса объектива) с камеры.

Отсоедините два ленточных кабеля, подключённых к задней панели (панели с ЖК-экраном), поднимая их защёлки и аккуратно вытягивая ленты.

Внимание: при снятии задней панели оба ленточных кабеля достаточно хрупкие и оба должны быть отключены, прежде чем панель можно будет полностью снять.

Снимите заднюю панель с камеры.

Снимите верхнюю контрольную панель (соединённую с батареей вспышки) с камеры.

Верхняя контрольная панель соединена с остальной частью камеры деликатной многоконтактной вилкой. Будьте осторожны, чтобы не согнуть контакты!

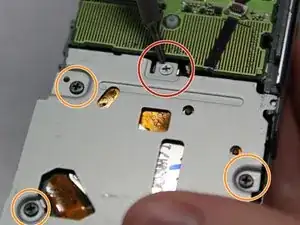

Найдите и удалите серебристый винт 2 мм на защитной панели.

Удалите три оставшихся чёрных винта 8 мм.

Обязательно запомните, какой длины винт в какое отверстие. Неправильная установка может повредить устройство.

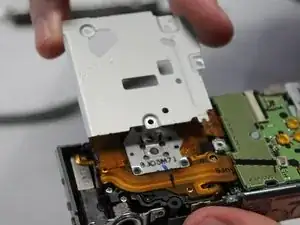

Снимите защитную панель полностью.

Вставьте плоский конец пластикового лопатки под материнскую плату и слегка поверните. Это отсоединит плату от устройства и позволит её вынуть.

Используйте острый конец лопатки, чтобы приподнять чёрные защёлки, удерживающие ленточный кабель, подключённый к фотоприёмнику.

Перед вытягиванием кабеля убедитесь, что выполнен следующий шаг (сняты винты), так как ленточные кабели хрупкие и требуют осторожного обращения.

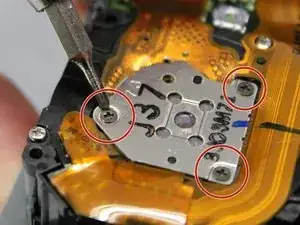

Удалите три винта 3 мм, удерживающие фотоприёмник на месте.

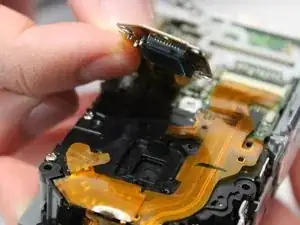

Осторожно приподнимите фотоприёмник, отсоединив ленточный кабель, и выньте фотоприёмник из устройства.
