Разборка Panasonic Lumix DMC-FX37
Если вы ранее не разбирали устройство, подобное этому, вот несколько советов:
1) Всегда помещайте снятые винты в их соответствующие слоты, это предотвратит попытки вставить слишком крупный винт и повреждение внутренних компонентов. (Магнитный коврик может помочь в этом!)
2) Поскольку это небольшое устройство и вам будет необходимо взаимодействовать с некоторыми печатными платами, возможно, вы захотите надеть антистатический браслет для предотвращения повреждений.
3) Ленты (названы так из-за своей формы) довольно хрупкие и должны аккуратно обрабатываться, когда это возможно. Мы обязательно предупредим вас, когда будем с ними работать.
В остальном данное руководство в основном будет включать снятие винтов.
Шаг 1

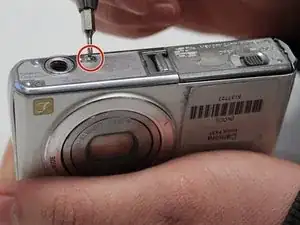

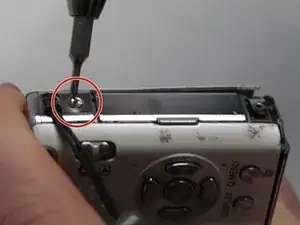

Удалите оба винта 3 мм на дне камеры, соединённые с боковой панелью.
Шаг 2

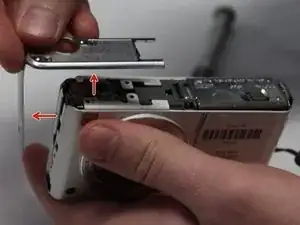

Удалите оставшийся винт 3 мм, удерживающий боковую панель, и полностью снимите панель.
Шаг 3

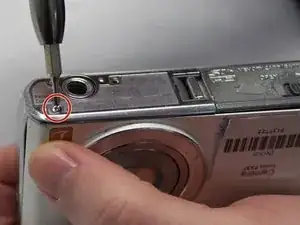

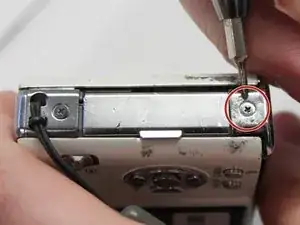

С противоположной стороны камеры удалите два винта 3 мм.

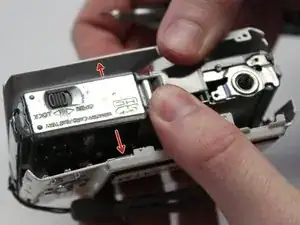

Снимите нижнюю боковую панель и положите её с соответствующим винтом 3 мм.
Шаг 4

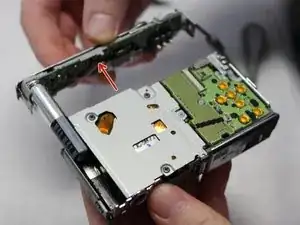

Снимите переднюю панель (панель вокруг корпуса объектива) с камеры.

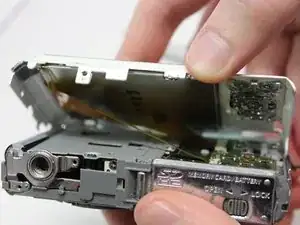

Удалите два шлейфа, соединённых с задней панелью (панель с экраном LCD), подняв соответствующие защелки и аккуратно вытащив провод.
Внимание: При снятии задней панели оба шлейфа довольно хрупкие и должны быть отсоединены перед тем, как панель можно будет полностью снять.
Снимите заднюю панель с камеры.
Шаг 5
Снимите верхнюю панель управления (подключённую к батарее вспышки) с камеры.

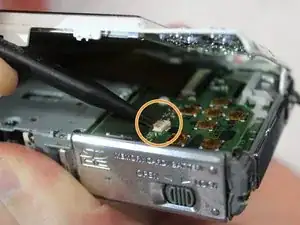

Верхняя панель управления соединена с остальной частью камеры через хрупкий многопиновый разъем. Будьте осторожны, чтобы не согнуть контакты!
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
