Замена USB-порта Panasonic Lumix DMC-FX07

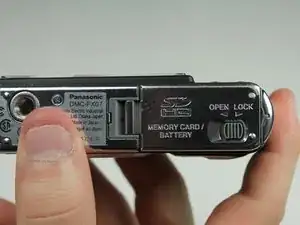

Переместите переключатель на крышке батарейного отсека в положение Открыто.

Крышка автоматически откроется, как только вы отпустите её.

Нажмите маленькую серую защёлку в правом верхнем углу влево. Батарея немного выскочит.

Держите палец подальше от батареи, когда она выскакивает.

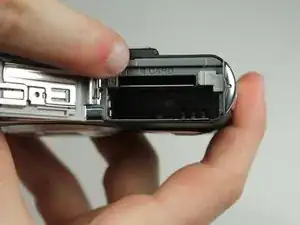

Нажмите карту памяти внутрь и отпустите.

Карта памяти немного выскочит.

Выньте карту памяти.

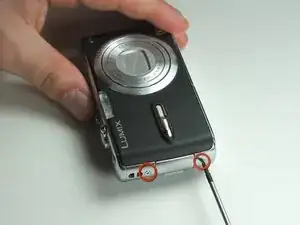

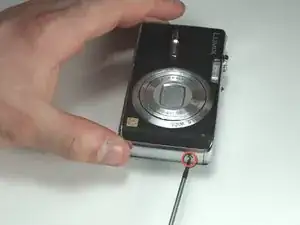

Открутите маленькие винты по бокам камеры.

Винты на левой стороне (#00P, 4.7 мм) длиннее, чем винт на правой стороне (#00P, 3.3 мм).

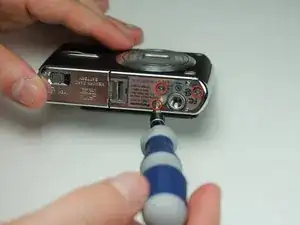

Открутите три маленьких винта на нижней стороне (#00P, 3.3 мм).

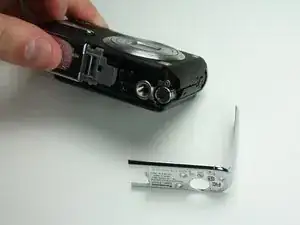

Нижняя часть отпадёт.

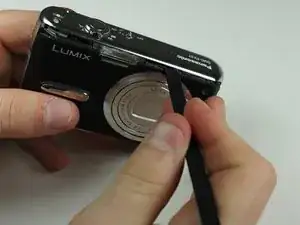

Подденьте нижнюю заднюю крышку лопаткой, приподнимая нижний край.

Осторожно приподнимите заднюю крышку рукой снизу вверх.

Поднимите защёлки на ZIF-разъёмах.

Шлейфы должны легко выйти из ZIF-разъёмов.

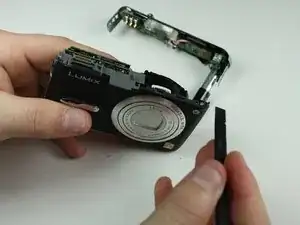

С помощью лопатки отожмите верхнюю крышку, скользя лопаткой по всему краю между верхней крышкой и передней панелью.

Будьте осторожны, чтобы не повредить цилиндрический конденсатор на плате под верхней крышкой.

Снимите маленький винт в отверстии ближе к верхней части камеры (#00P, 5.4 мм).

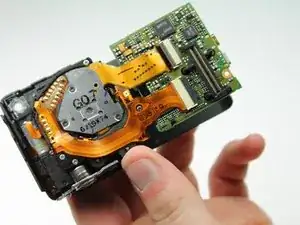

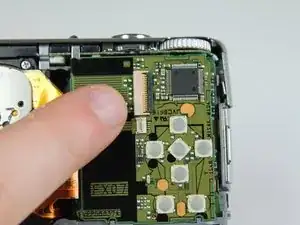

С помощью лопатки приподнимите заднюю плату логики.

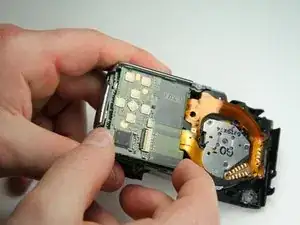

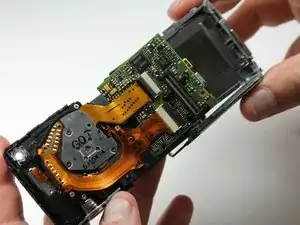

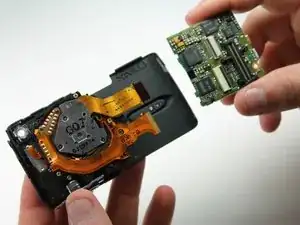

Пальцами аккуратно пошевелите и снимите заднюю материнскую плату.

Вы услышите щелчок, когда приподнимете её.

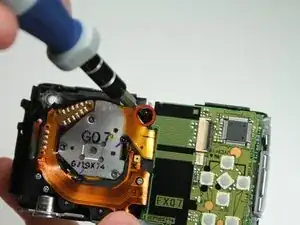

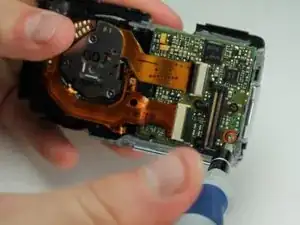

Снимите маленький винт, крепящий нижнюю материнскую плату (#00P, 3.2 мм).

С помощью лопатки приподнимите верхнюю защёлку от основного корпуса.

Осторожно приподнимите нижнюю защёлку от основного блока, поддев её пальцем.

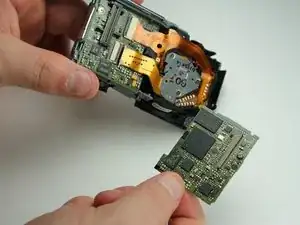

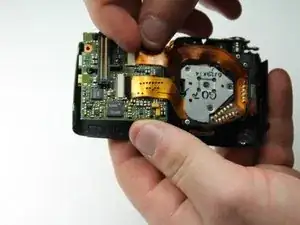

Аккуратно снимите пластиковый корпус материнской платы вбок.

Осторожно поднимите защёлки на ZIF-разъёмах, соединяющих объектив с передней материнской платой.

После подъёма защёлок шлейфы должны выпасть, и передняя материнская плата освободится.

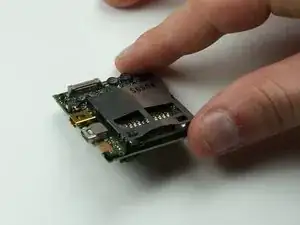

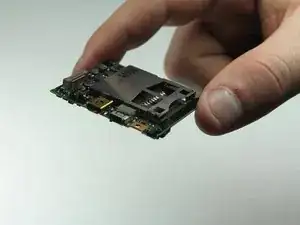

USB-порт запаян непосредственно на этой материнской плате.
