Замена кнопок верхней панели Panasonic Lumix DMC-FX07
В этом руководстве показано, как снять кнопки верхней панели, чтобы установить новые.
Шаг 1
Переведите переключатель на крышке батарейного отсека в положение Открыто.
Крышка автоматически откроется после отпускания.
Шаг 2
Нажмите маленькую серую защёлку в правом верхнем углу влево. Батарея немного выскочит.
Уберите палец с пути батареи при её выскальзывании.
Шаг 3
Нажмите на карту памяти и отпустите.
Карта памяти немного выскакивает.
Выньте карту памяти.
Шаг 4
Отвинтите маленькие винты по бокам камеры.
Винты на левой стороне (№00P, 4.7 мм) длиннее, чем винт на правой стороне (№00P, 3.3 мм).
Шаг 5
Отвинтите три маленьких винта снизу (№00P, 3.3 мм).
Нижняя часть корпуса отпадёт.
Шаг 6
Подденьте нижнюю заднюю крышку лопаткой, приподнимая её за нижний край.
Осторожно поднимайте заднюю крышку рукой снизу вверх.
Шаг 7
Поднимите защёлки на ZIF-разъёмах.
Лентовые кабели должны легко выйти из ZIF-разъёмов.
Шаг 8
При помощи лопатки подденьте верхнюю крышку, проводя лопаткой вдоль всего шва между верхней крышкой и передней панелью.
Будьте осторожны, чтобы не повредить цилиндрический конденсатор на плате под верхней крышкой.
Шаг 9

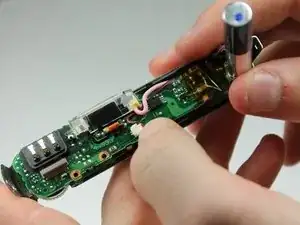

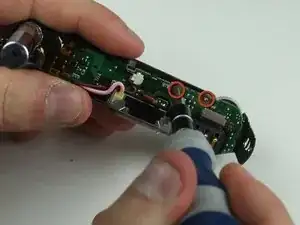

Отвинтите маленькие винты под верхней крышкой (№00P, 1.7 мм).
Шаг 10

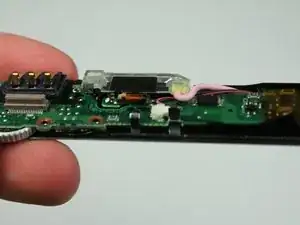

Поднимите материнскую плату вручную, отодвинув защёлки и потянув плату вверх.
Выключатель питания и кнопка стабилизации изображения могут выпасть.
Шаг 11

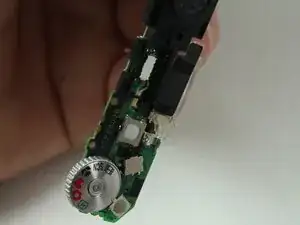

Кнопки жёстко припаяны к верхней плате.
Для замены верхних кнопок требуется заменить верхнюю плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
