Замена ЖК-экрана Nikon D5000

В этих фотографиях снята крышка отсека батареи, но этот шаг не обязателен.

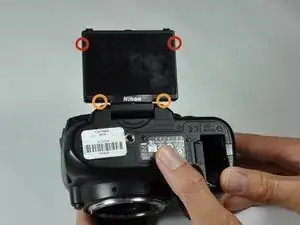

Разложите экран. Четыре винта Philips #00 крепят черный пластиковый корпус.

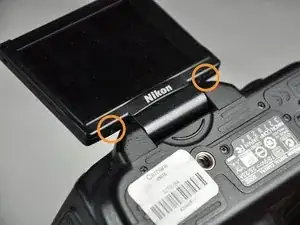

Винты расположены симметрично: по одному с левой и правой стороны и двумя внизу (по обе стороны от петли).

Деталь: боковой винт 2×2,5 мм.

Деталь: два нижних винта 3×4 мм.

Задняя часть корпуса держится на четырех защелках.

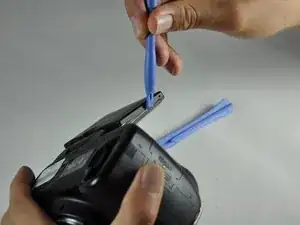

С помощью пластиковых инструментов для открывания подденьте заднюю крышку. Начните снизу корпуса, у петли.

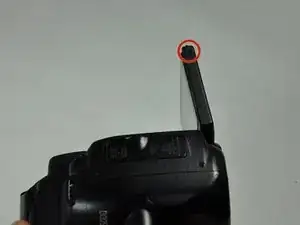

Защёлка и её пружина (вверху экрана; отмечены красным) не закреплены и могут выпасть. Держите экран горизонтально при снятии крышки.

Установите защёлку и пружину при сборке, если они были сняты.

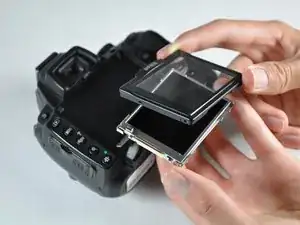

Тяните строго вверх, чтобы снять переднюю панель.

Это даёт доступ как к экрану, так и к подложке защитной пленки, позволяя очистить одно или оба.

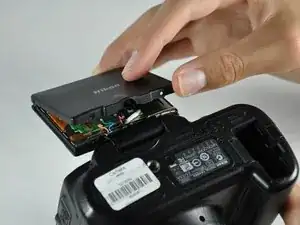

Сдвиньте узел экрана вперед и снимите с крепления петли.

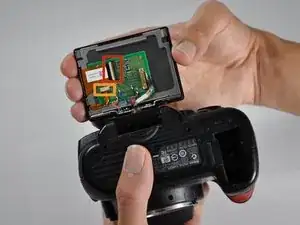

С помощью лопатки, инструмента для открытия или ногтя поднимите защёлку на широком ленточном кабеле.

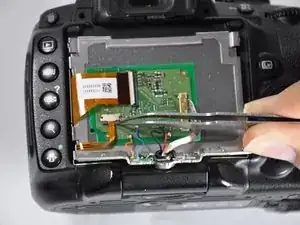

Пинцетом сдвиньте тёмно-коричневую часть разъёма вниз. Это освободит нижний ленточный кабель.

Вытащите оба кабеля из их разъёмов.

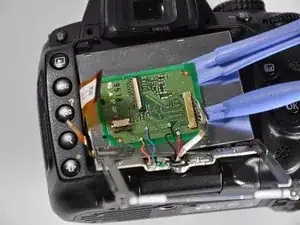

Подденьте печатную плату, отлепив её от клея на задней стороне экрана. Используйте лопатку или инструмент для открытия.

На этом этапе металлическая рамка ослаблена. Возможно, вы захотите откинуть её вверх и убрать в сторону для удобства.

Печатная плата гибкая, но будьте осторожны, чтобы не согнуть и не сломать её окончательно!

Снимите ЖК-экран.

Если клей затрудняет снятие печатной платы, попробуйте слегка нагреть экран. Следите, чтобы печатная плата или экран не перегрелись.
